将三相异步电动机改成单相异步电动机使用 . 而不需要改变任何结构和绕组参数 ，

其方法有 3 种 。

一 、 直 接 并 入 电 容 移 相

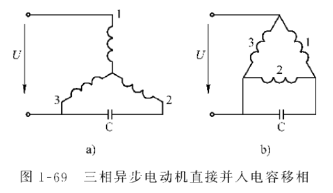

采用直接并人电容移相的方法 ， 其原理接线如图1-69所示。

( 1 ) 如 = 相电动机为星形连接 ， 可将适当容量的电容器并接在绕组的任意两个接线端上

( 如 2 、 3 两个接线端 ） ， 然后将交流电源接在 1 、 3 ( 或 1 、 2 > 两个接线端上 ， 如图 6 - 2 a ) 所示

( 2 > 如果 = 相电动机为 = 角形连接 ， 可不改电动机接线 . 将电容器并联在电动机引

出线的任意两个接线端上 ， 然后将单相交流电源的一根电源线接在未接电容器的接线端

上 ， 另一根电源线可任意接在其他两线端的一个接线端上 ， 如阁 6 - 2 b ) 所示 。

这种直接并人电容移相的方法 . 适合容 M 较小的 = 相微驱动电动机

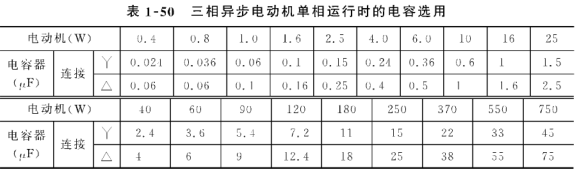

在采用上述移相方法时 ， 如选用的电容适当 ， 可获得较高的输川功率 。 选用电容器的

参考值见表 1-50

二 、 电 感 电 容 移 相

( 一 >

三 角 形 连 接 电 动 机 电 感 电 容 移 相 方 法

电感电容移相的方法如阁 1 - 70 所示 。

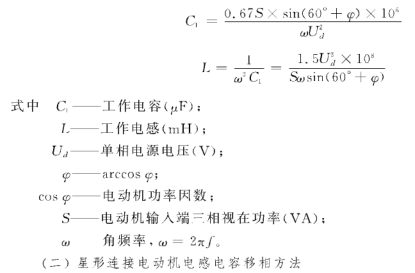

这时合理选择电感 I • 和电容 C 的参数 ， 是达到三相电压和三相电流对称性的重要条

件 。 其计算公式如下 ：

( 二 ） 星 形 连 接 电 动 机 电 感 电 容 移 相 方 法

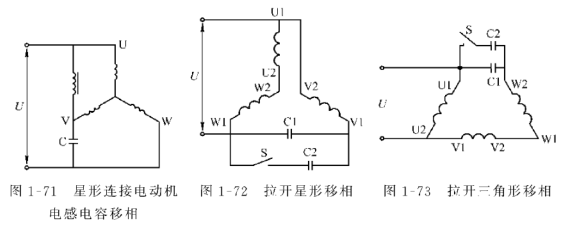

电感电容移相方法同样适用于定子绕组星形连接的电动机 ， 如图 1 - 71 所示 。 此外 ，

电感电容移相的方法还可用于 380 V 的两相电源。

三 、 拉 开 式 电 容 移 相

( 一 ） 拉 开 星 形 移 相

如阁 1 - 72 所示 ， 将 = 相电动机中任意二相绕组 （ 如 V 、 W 两相 ） 串联起来作为主绕

组 ， 另一相绕组串以适当的电容 （ 电阻或电感 、 一般以电容为好 ） 作为副绕组 ， 将它 n 接在同一单相电源上

为了提高电动机起动转矩 ， 还可在丁作电容器 C 1 的两端 ， 并联一个串

有开关 S 的起动电容器 C 2 。 当电动机起动至接近额定转速时 ， 应立即打开开关 ， 将电容

器 C 2 切除，仅留下电容器C1参加运行 。

( 二 ） 拉 开 三 角 形 移 相

拉开 = 角形移相 ， 如图 1 - 73 所示 。

( 三 ） 电 容 器 的 选 择

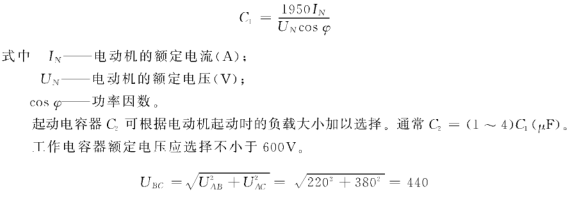

丁作电容器的容量可用下式计算 ：

即电容器额定电压应选择不小于 600 V ( 考虑到电压的峰值 > 。

( 四 ） 形 式 的 选 择

电动机铭牌所标电压为 380 V / 220 V 、 丨 7 △ 连接时 ， 可采用拉开星形连接 ， 接在电源

电压 380 V 的两相电源上

定子绕组为三角形连接时 ， 可采用拉开三角形连接方法 ， 它同时适于单相电源电压

为 220 V 或 380 V 的场所 。
