4.7.1 YQS2系列井用（充水式）潜水三相异步电动机结构特点

YQS2系列井用潜水三相异步电动机为2极、立式、笼形异步电动机，它与水泵配套， 潜人水深不大于70m、水温不高于20°C水中长期工作。电动机为充水式密封结构，内腔 充满清水或防锈缓蚀剂。各止口接合面以Ο形密封圈式密封胶密封。轴伸端装有橡胶 骨架油封或单面机械密封等防砂密封装置，电动机下端装有橡胶调节囊，用以调节内腔 充水因温度变化引起的体积变化。

电动机长期在水中工作，要求有可靠的绝缘。上、下端各 装有一对水润滑径向滑动轴承，下端装有水润滑止推轴承，用 以承受电动机正常运行时的转子自重和水泵的轴向推力。为 了限制因水泵起动造成的转轴上蹿，还装有上止推滑动轴承。

如图4-10所示。

关键材料及关键工艺如下：

(1) 定子绕组采用QYN型漆包铜芯聚乙烯绝缘尼龙护

套线。

(2) 水润滑轴承材料要具有良好的自润滑性、耐磨性，较低 的摩擦系数，承载力高，耐腐蚀性好。

① 水润滑止推轴承是采用聚邻苯二甲酸二丙烯醋（DAP)

耐高温热固性塑料压制，结构为扇形分块整体式，对磨岡盘以 3Crl3不锈钢经淬火磨削制成。

当配用扬程较高的YQSG泵时，由于对轴承的承载力要求 高达2 5 0 0 0 N，采用分块调心式止推轴承，扇形分块材料为铜或 不锈钢，对磨圆盘为编织石棉布浸渍酚醛材料。

② 水润滑导轴承是用ZQPb25-5铅青铜制造，轴颈表面镀 有硬铬或装设不锈钢轴套。

(3) 轴伸端防砂密封装置用在水中含砂量不超过0. (U%

时，采用骨架式橡胶油封。含砂量稍高时，可适当缩短检修期或 采用单端面机械密封。当含砂量在0. 05%〜0. 1%以上时，应 采用FBC型橡晈波纹管机械密封或其他同性能的单端面机械

密封。

(4) 定子绕组和引出电缆接头以及绕组星形或二角形连接 点主要采用J系列（J-20或J-21) 丁基黏性胶带作为防水密封 包扎材料。

包扎丁艺：

① 接头处剥去尼龙护套及绝缘层，并清除铜线表面氧化层 及油污，用磷铜焊、银焊或锡焊将绕组线与电缆线焊牢。

② 将焊接处锉修平整，并清理干净，再用聚乙烯带半叠包两层，然后用丁基自黏带半 叠包6层，包扎时应将自黏带拉紧、拉平，最后用聚氯乙烯胶黏带或涤纶胶黏带包叠包两层。

(5) 为了防止水中的腐蚀性介质对电机零部件的侵蚀和电化学腐蚀，对电机零部件 采取如下防锈、防腐蚀措施：

① 螺栓等零件进行镀锌钝化处理；

② 硅钢片、定子铁心、转子表面、机壳、轴承座等零、部件的非配合表面涂耐水防锈涂料。

4.7.2 YQS2系列井用（充水式）潜水电动机常见故障及处理方法

YQS2系列井用潜水电动机常见故障及处理方法见表4-36。

4.7.1 YQS2系列井用（充水式）潜水三相异步电动机的使用与维护

1.下井前的准备

(1) 使用的水质条件，应与电动机的使用条件一致，如水中含砂量较高时，应选用轴 伸端安装防砂密封装置的电动机。

(2) 配泵检查时，电动机和潜水泵的功率配套系数为1.15〜1.2,检查连接尺寸应在 规定范围内。

(3) 电动机内腔应充满清水或防锈缓蚀液。充水12h后，用500V兆欧表测量定子 绕组对机壳的绝缘电阻，其值不低于200ΜΩ。

(4) 电动机引出电缆和外接电缆的连接按图1-20所/下进行。

(5) 配备控制保护器时，其电流为额定电流的105%时不动作，110%时能动作。

(6) 组装前，确定电动机转向，但电动机每次接通时间不超过10〜15«。

2.运行中维护与检查

(丄）允许直接起动或降压起动，每两次起动时间间隔至少为lOmin。

(2) 在接近工作温度的情况下，定期测定子绕组对地的绝缘电阻不应低于1ΜΩ。

(3) 电泵运行300h后，需将电泵底部的放水塞松开，进行放水检查，放出的水或油 水混合物不超过20mL，电泵可继续使用，若超过应检查密封磨损情况或放水封口塞的橡 胶衬垫是否损伤，经检修后方可使用。

(4) 每次放水时也应同时检查油的质量，如油质不好应及时换油。

(5) 充水式电动机存放期间应放尽内腔的水。如存放时间较长，使用前应检查密封 胶圈有无老化。机械密封装置重新装配之前，动、静磨块的工作面应重新研磨。

4.7.2 YQS2系列井用（充水式）潜水三相异步电动机绕组的技术数据

YQS2系列井用（充水式）三相异步电动机绕组的技术数据见表4-37。

4.7.5 YQSY系列井用（充油式）潜水三相异步电动机常见故障及处理方法

电机每次充油后，下井使用寿命不少于5000h。电机运行寿命并不完全取决于电机 本身的制造质量，在很大程度上取决于水泵的轴向推力、含砂量及井的水量各种其他因素的影响。

4. 7. 6 YQSY系列井用（充油式）潜水三相电动机在使用及维修时的注意事项

应注意以下事项：

(1) 做好电动机下井前的检查。为保证潜水电动机正常运转并做到一次下井成功， 必须预先认真做好如下检查项目。

① 绝缘电阻的检查。用500V兆欧表测Μ电机绕组引出线和信号线，对机壳及相互 间的绝缘电阻> 100ΜΩ，若低于此值应更换绝缘油，严重时还应对绕组进行干燥处理。

② 密封的检查。由于电动机内部充满绝缘油，在下井前要仔细观察电动机外表和 各连接止口部位的静密封、以及上轴伸部位的动密封，应无渗、漏油现象，否则不能下井。

③ 油量的检查。压盖至底座的（Η)尺寸应符合产品说明书的要求。若Η尺寸过 大，则表示装油量太小，应按说明书中的注油方法补油；Η尺寸过小，表示油量过多，难以 容纳受热后油体积的膨胀。Η尺寸要保持在允许范围之内。

④ 配泵的检查。检查电动机容Μ、连接尺寸是否满足与泵的配套要求，要做到机泵 合装正确无误方可下井。特别是轴向尺寸，合装后的泵叶轮应处于中间位置，既不磨上 盖板，也不磨下盖板，泵转子的下推力由电动机轴来承受。

⑤ 合装后的潜水泵各部位紧固件，应无松动现象，电缆接头应无破损现象。

(2) 电动机的起动与转向。该系列潜水电动机在不经常起动的场合允许全电压起 动。若电源变压器容量不足或需频繁起动的场合，最好采用降压起动，以减少起动电流 对电动机绝缘产生的热冲击。潜水泵起动运转后，如发现流量小、扬程低、电流大，则说 明水泵反向旋转，应立即停车纠正。水泵长期反转丁作，再加上继电保护失灵，将使电动 机因过载而受到损坏。

(3) 电动机的使用。

① 投人运行的潜水泵要定期（每月1〜2次）检测绕组和信号线对地及相互间的绝 缘电阻，设专人监护并做好记录。运行中的电动机其绝缘电阻>0.5ΜΩ，低于此值时则 应提升检査维修。

② 为保证充油式潜水电机长期使用，每隔一年应提栗检修一次。其主要内容包括： @低绝缘电阻的处理；©油量的补充；©轴承的更换；@动、静密封的处理；©电缆内接头 的处理；①除锈防腐的处理。

③ 电机长期运行要经常观察其电压、电流的变化。如果是季节性使用，或是在不经 常开动的场合下使用，至少每月要开动一次，运行数小时，或者提出井面，立放于没有尘 埃、不污浊、不潮湿的地方。

4.7.7 YQSY系列井用（充油式）潜水三相异步电动机绕组的技术数据

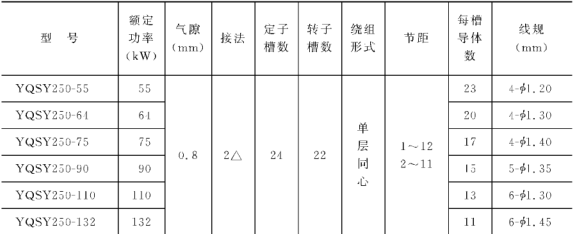

YQSY系列（充油式）井用潜水电动机绕组的技术数据见表4-39。
