JWQ61WG型PN100~PN320无旋转球形密封截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： JWQ61WG

类别：截止阀

结构：无旋转球形截止阀、焊接式截止阀、直通流道截止阀

壳体：优质碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）

密封：钨锆合金

压力： 10.0MPa、20.0MPa、140MPa、170MPa、32.0MPa

温度： ≤570℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品等


产品图

型号说明

J WQ 6 1 WG-100 C

J ---------------------- 截止阀

WQ --------------------- 厂标

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

WG ---------------------- 阀的密封材质（如：钨锆合金）

100 -------------------- 阀的公称压力（如：10MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质

JWQ61WG-100	100	10.0	≤450	水、蒸汽、油品等
JWQ61WG-200	200	20.0
JWQ61WG-320	320	32.0
JWQ61WG- P₅₇100V	100	-	≤570	蒸汽等
JWQ61WG- P₅₇140V	140	-
JWQ61WG- P₅₇170V	170	-

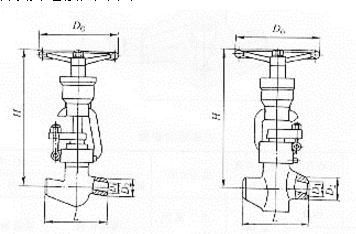

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	L	D1	D2	H	D0
10	120	12	30	227	130
20	170	21	50	304	200
25	180	23	50	394	240
32	180	29	50	394	240
40	250	46	80	475	280
50	250	56	80	518	320

主要零部件材料表

型号	材料
	阀体	支架	密封面	阀杆	填料
JWQ61WG-100	优质碳钢	碳钢	钨锆合金	合金钢	增强柔性石墨
JWQ61WG-200
JWQ61WG-320
JWQ61WG- P₅₇100V	铬钼钒钢	优质碳钢、铬钼钒钢	钨锆合金	铬钼钒钢	增强柔性石墨
JWQ61WG- P₅₇140V
JWQ61WG- P₅₇170V

JWQ61WG型PN100~PN320无旋转球形密封截止阀CAD图纸下载
市场指导价格表
售后服务说明
