Z73Y-10C、Z73W-10NR型灰渣闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z73Y-10C、Z73W-10NR

类别：闸阀

结构：对夹闸阀、平行式闸阀、明杆闸阀

壳体： WCB 碳钢、ZG2Cr25Ni20Si2

密封：更新中…

压力： 1MPa

温度： ≤900℃

作用：灰渣闸阀

标准：国标

产品特点: 更新中…

适用介质:干灰、灰渣等


产品图

型号说明

Z 7 3 Y-10 C

Z ---------------------- 闸阀

7 ---------------------- 阀的连接方式（如：对夹）

3 ---------------------- 阀的结构（如：平式明杆闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

10 ---------------------- 阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z73W-10NR	10	1	≤900	干灰、灰渣等
Z73Y-10C	10	1	≤250

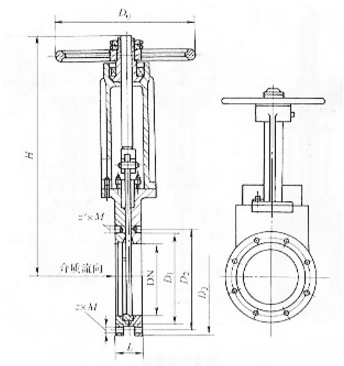

外形及连接尺寸图

外形及连接尺寸表

Z73W-10NR

DN	D1	D2	D3	L	z	z′	M	H	D0	重量/kg
200	265	295	335	70	4	4	M20	706	400	70
250	320	350	390	80	6	6	M20	843	450	98

Z73Y-10C

DN	D1	D2	D3	L	z	z′	M	H	D0	重量/kg
100	155	180	215	65	6	2	M16	382	200	25.7
125	185	210	245	70	4	4	M16	550	360	42
150	210	240	280	70	4	4	M20	627	400	50.6
200	265	295	335	70	4	4	M20	706	400	70
250	320	350	390	80	6	6	M20	843	450	98
300	368	400	440	96	6	6	M20	965	560	148
350	428	460	500	108	9	7	M20	1045	560	170
400	482	515	565	116	10	8	M20	1145	560	197

主要零部件材料表

型号	材料
型号	阀体	闸板	支架	阀杆	阀座	填料压盖
Z73W-10NR	WCB	20、25	WCB	2Cr13	25堆焊硬质合金	WCB
Z73Y-10C	ZG2Cr25Ni20Si2		ZG15Cr1Mo1V	38CrMoAlA	ZG2Cr25Ni20Si2
