  • PZ673H/F/Y型PN10刀型闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: PZ673H、PZ673F、PZ673Y

类别: 闸阀

结构: 气动闸阀、对夹闸阀、平行式闸阀、明杆闸阀

壳体: WCB碳钢、ZG1Cr18Ni9Ti铬镍钛钢、CF8(304)铬镍钛钢

密封: 硬质合金(D802、STELLITE 6/STL 6)、聚四氟乙烯PTFE

压力: 1.0MPa~1.6MPa

温度: ≤100℃

作用: 更新中…

标准: 国标

产品特点: 更新中…

适用介质:纸浆、污水、煤浆、灰渣水泥混合物


        产品图

型号说明

P Z 6 7 3 H-10 C

P ----------------------  阀的第二功能(排渣阀)

Z ---------------------- 闸阀

6 ----------------------- 阀和传动方式(如:气动)

7 ---------------------- 阀的连接方式(如:对夹)

3 ---------------------- 阀的结构(如:平式明杆闸阀)

H ---------------------- 阀的密封材质(如:Cr13系不锈钢)

10 ---------------------  阀的公称压力(如:1.0MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

PZ673H-10C~16C

10~16

1.0~1.6

≤100

纸浆、污水、

煤浆、灰渣水

泥混合物

PZ673F-10P~16P

PZ673Y-10P~16[

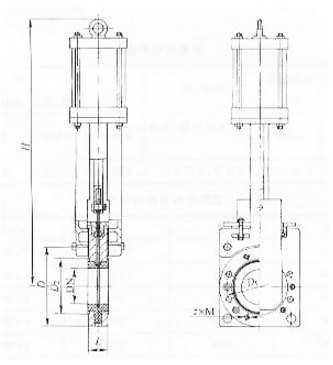

外形及连接尺寸图



外形及连接尺寸表


DN

L

D

D1

D2

H

z×M

50

43

160

125

100

285

4×M16

65

46

180

145

120

298

4×M16

80

46

195

160

135

315

4×M16

100

52

215

180

155

365

8×M16

125

56

245

210

185

400

8×M16

150

56

280

240

210

475

8×M20

200

60

335

295

265

540

8×M20

250

68

390

350

320

630

12×M20

300

78

440

400

368

780

12×M20

350

78

500

460

428

885

16×M20

400

102

565

515

482

990

16×M22

450

114

615

565

532

1100

20×M22

500

127

670

620

585

1200

20×M22

600

154

780

725

685

1450

20×M27

800

190

1010

950

898

2000

24×M30


主要零部件材料表

型号

材料

阀体

阀杆

密封圈

填料

PZ673H-10C~16C

WCB

2Cr13

硬质合金、

聚四氟乙烯

V形聚四氟乙烯、柔性石墨环

PZ673F-10P~16P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

PZ673Y-10P~16[

CF8(304)

0Cr18Ni9(304)
