Z773X-10型液动泥浆闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z773X-10

类别：闸阀

结构：液动闸阀、对夹闸阀、平行式闸阀、明杆闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、不锈钢

密封：橡胶

压力： 1MPa

温度： ≤80℃

作用：更新中…

标准：国标

产品特点: 更新中…

适用介质:海水、泥浆、料水混水物、灰渣


产品图

型号说明

Z 7 7 3 X-10 C

Z ---------------------- 闸阀

7 ----------------------- 阀和传动方式（如：液动）

7 ---------------------- 阀的连接方式（如：对夹）

3 ---------------------- 阀的结构（如：平式明杆闸阀）

X ---------------------- 阀的密封材质（如：橡胶）

10 --------------------- 阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z773X-10	10	1	≤80	海水、泥浆、料水混水物、灰渣

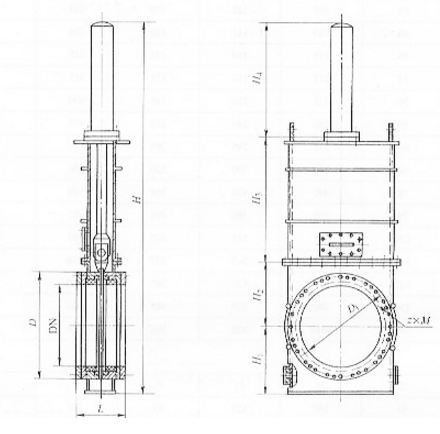

外形及连接尺寸图

外形及连接尺寸表

DN	L	D	D1	H	H1	H2	H3	H4	z×M	重量/kg
600	390	780	725	2826	500	1410		952	20×M27	1170
700	410	900	840	3225	520	550	1085	1070	24×M27	1500

主要零部件材料表

型号	材料
型号	阀体、闸板	密封存面
Z773X-10	碳素钢、不锈钢	橡胶
