Q41F-6C/P/R型钢制球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q41F-6C、Q41F-6P、Q41F-6R

类别：球阀

结构：法兰球阀、浮动球阀

壳体：碳素钢铸件（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢铸件、铬镍钼钛不锈钢铸件（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF

密封：增强聚四氟乙烯PTFE

压力： 0.6MPa

温度： ≤150℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品等、弱腐蚀性介质、腐蚀性介质


产品图

型号说明

Q 4 1 F-6 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟橡胶）

6 --------------------- 阀的公称压力（如0.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	材料
型号	阀体	球体阀杆	密封面	填料
Q41F-6C	碳素钢铸件	2Cr13	增强聚四氟乙烯	聚四氟乙烯或柔性石墨
Q41F-6P	铬镍钛不锈钢铸件	铬镍钛不锈钢铸件
Q41F-6R	铬镍钼钛不锈钢铸件	铬镍钼钛不锈钢铸件

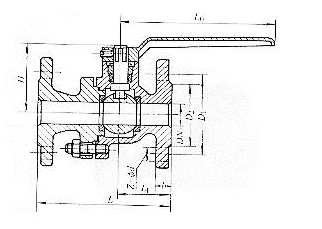

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	L	L1	D	D1	D2	b	z×Φd	L0	H	重量kg
15	95	38	95	55	40	11	4×Φ10	100	101	1.5
20	105	44	115	68	48	12	4×Φ10	100	109	2
25	120	50	115	73	56	12	4×Φ12	160	131	2.5
32	130	51	135	83	64	12	4×Φ12	160	143	3
40	151	67	145	93	74	12	4×Φ12	160	160	4
50	165	75	160	103	84	14	4×Φ14	250	184	6
65	185	85	180	123	104	14	4×Φ14	250	210	10
80	203	100	195	138	118	14	6×Φ16	300	253	13
100	229	115	215	158	138	14	6×Φ16	300	290	20

主要零部件材料表

型号	材料
型号	阀体	球体阀杆	密封面	填料
Q41F-6C	碳素钢铸件	2Cr13	增强聚四氟乙烯	聚四氟乙烯或柔性石墨
Q41F-6P	铬镍钛不锈钢铸件	铬镍钛不锈钢铸件
Q41F-6R	铬镍钼钛不锈钢铸件	铬镍钼钛不锈钢铸件

Q41F-6C/P/R型钢制球阀CAD图纸下载
