一、定子绕组

直流电机定子绕组有主极(励磁绕组)、换向极绕组等。
图3-8所示为主极绕组结构形式。

换向极绕组结构形式有：小型直流电机采用的V形压板式、中型直流电机采用的托板式、大型直流电机采用的悬挂式和线夹式。补位绕组有菱形线圈、同心式线澜和条式线圈。补偿绕组结构形

式如图所示。

二、转子绝组（电枢绕组）

1，电枢绕组种类 ‘

电枢绕组按照元件与换向片之间不同的联结规律，有叠绕组、波绕组、蛙绕组以及其他特殊绕组形式。

叠绕组、波绕组、蛙绕组又有单金、复叠；单波、复波；单蛙、复蛙绕组之分。

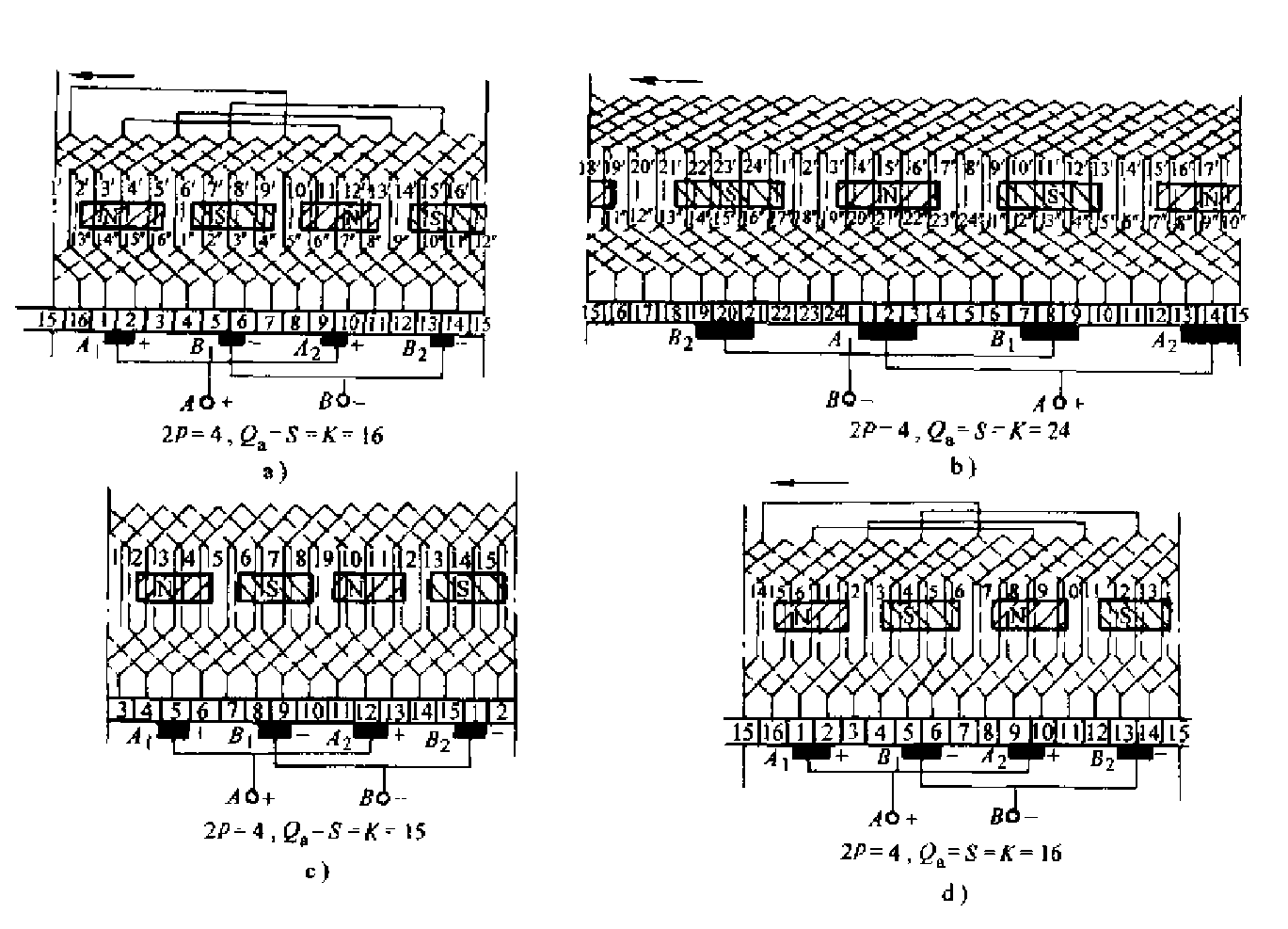

图3-10所示为不同类型绕组的展幵图。

叠绕组有单金绕组和复叠绕组之分u单叠绕组是指后一个绕组元

件相对于前一绕组元件仅移过一个槽，每个元件相互疊放，故称单叠绕组波绕组也有单波和复波绕组之分。单波绕组是指一个绕组元件的两端分别接到相隔较远的两个换向片上，相互联结的两个元件也相隔较远，每支路元件展开呈波浪形，故称波绕组，如图3-10〇、d所蛙绕组也有单蛙和复蛙绕组之分3蛙绕组是由接在同一换向器上并联工作的叠绕组和波绕组组合而成的-种混合绕组，如图3>10e、f所示。

2.电枢绕组节距

U)槽节距々为一个元件的两个边在电枢圆周上的节距，用槽数表示。

y^2p+Cz

式中仏——电枢槽数；

2p—电机极数；

^——使h为整数的附加小数。当时，取号，为短距绕组：取"+ ”号时，为长距绕组；时，为整距绕组。

短距绕组对换向有利，而整距绕组的感应电动势和电磁转矩最大，-般不采取长距绕组。

(2)第一节距yi为-个元件的两个元件边在电枢圆周上的节距，用换向片数A表>片

一个单叠绕组最多可能有的甲种均压线数为—般不用全部 均也线，用一部分均压线即可。

式中 K”一~^换向片数；

P-~~^极对数；

Qti——电枢槽数

^每槽每层并列的元件边数。

单波绕组仅有两个并联支路t每个支路都是由各对磁极极面下的 绕组元件串联起来，所以磁场的不对称不会在单波绕组中引起环流， 故单波绕组不需甲种均01线连接。

双闭路双波绕组有两个独立回路3每一个单波绕组不需甲种均压 线，但两个波绕组是靠外面电刷并联的，电刷接触电阻变化使两个独 立回路的接触电K降不相等，使各支路电流分配不均，所以要采用乙 种均压线连接。

单闭路的双波绕组不需要乙种均压线。因为两套波绕组不独立。

双鲞绕组可同时采用甲、乙种均压线，甲种均汪线用于各独立的 单鲞绕组，乙种均压线用于两个单叠绕组之间。

均压线一般装设在换向器端，也有的装在非换向器端或穿过电枢 铁心内部，其两端与电枢绕组连接。

均压线结构型式有环式、条式、人字式和渐开线式等。
