第二节定子铁心的故障及修理

定子铁心由硅钢片叠压而成，其内腔与转子间隙很小。因此，在检修电动机过程中，如拆卸绕组重绕、电动机重新装配，或相关运动部件磨损等情况下运行时，易造成定子铁心损坏. 定子铁心的常见故障有：铁心内腔表面擦伤；铁心齿或槽表面烧损；铁心两端面齿部硅钢片外翘及铁心松动等。

一、铁心内腔表面擦伤的修理

铁心内腔表面受到碰檫后，将使铁心碰擦处的硅钢片起毛，引起硅钢片间短路，铁心中的涡流增大，电动机局部温升变高，铁损增大，此外，硅钢片的毛刺还容易使定子绕组的表面绝缘层遭受损坏，从而导致绕组匝间短路或搭壳短路。电动机运行时，若发生铁心内表面受到碰擦，用手触摸电动机外壳，可能会有局部温度过高现象，并有可能伴随异常声音。対铁心内表面受碰擦的修理工艺是：打开电动机一端端盖，取出转子后，检査

定子铁心内表面，并找出碰擦损伤处，取废锯条折断后，利用折断处锋利端刮掉碰擦损伤处硅钢片间的毛刺。注意：不要刮伤定子绕组绝缘层。刮完毛剌，检查硅钢片间是否因碰擦出现松动。若有松动用适当厚度填料填入，并外涂一层薄薄的绝缘漆，此外，检查电动机其他零件，排除引起碰擦的故障，再组装复原电动机

二、铁心齿或槽表面烧伤的修理

铁心齿或槽表面烧伤主要由组碰壳或匝间短路产牛电弧引起。此外，铁心硅钢片间短路也会导致其过热烧损。铁心齿或槽表面烧伤故障可通过检查电动机运行时是否产生局部过热现象予以初步确定。铁心齿或槽表面烧伤一般需取出相关铁心槽内或齿旁的绕组进行修理。修理工艺是：将烧损区域范围内的线圈取出，用小扁錾清除硅钢片间的熔焊结块（对于即将烧断的铁心齿片应錾去齿部） 用小砂轮打磨伤疤及不平表面，用刀片将相关齿部的硅钢片撬开，刮掉齿片边缘的毛刺，在维修的相关部位涂刷硅钢片绝缘漆。最后，重新补嵌线圈。

修理屮应注意的事项：对錾去的齿片必须配镶相同形状的假齿，其材料要采用耐热非导磁绝缘材料，如胶木板等。假齿应涂绝缘胶后打嵌于缺n 处，以防松动。. 此外、在撬说片和清除齿片边缘毛剌时，不宜用力过大，避免复原后产生齿片变形错位。

三、铁心两端面齿部硅钢片外翘的修理

铁心端面齿部硅钢片外翘主要是拆除旧绕组时工艺控制不当所致，如敲击冲棒压出槽内旧绕组时，使端面齿部硅钢片受力外翘；用喷灯烧除旧绕组绝缘漆，使端部过热变形外翘等。铁心硅钢片外翘后，在电动机运行时会产生振动，引起噪声。同时，产也振动的外翘硅钢片有可能刮破绕组的绝缘漆，引起绕组间或对壳短路. 此外，外翘的硅钢片长时间处于振动状态将造成疲劳折断，其折断片将损伤电动机内部各零部件。

1. 机械力矫正法

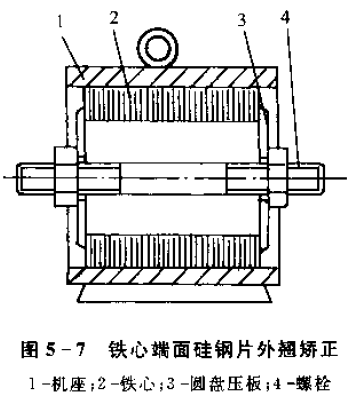

用螺栓夹紧圆盘压板矫正所有外翘硅钢片，使其恢复到原位或在误差允许值范围内，螺丝拉紧力一般不小于

200N/mm2 ，如图5 - 7 所示。对于铁心端面局部硅钢片外翘，可用铜棒対准外翘硅钢片齿顶部，用锤子敲打铜棒矫正复原.

2, 粘结法

采用机械力矫正无法使外翘硅钢片恢复到误差允许值时，可用粘结法进一步修复。粘结方法如下：用汽油清洗外翘硅钢

片及相关铁心部位的油污和锈迹，用环氧树脂胶涂抹外翘硅钢片与铁心间的缝隙面，再用螺栓和圆盘压板夹紧外翘硅钢片到正常位置，在室温下经8-12 h 后，卸下夹具。外翘硅钢片通过矫正修复后，若出现铁心齿高低不平，应用扁铲轻轻铲卜突出部分，然后用压缩空气将铁屑吹出，再涂刷绝缘漆。注意：不可用锉刀锉削不平整的设部，以免产生毛刺联接，使硅钢片间形成短路，造成铁心发热。

四、铁心松动的修理

铁心与机座采用过盈配合或定位蜾钉固定,若铁心相对于机座松动，则电动机将不能正常工作。対于铁心有松动的电动机，应检査定位螺钉是杏有松动，并重新紧固。若定位螺钉已失效( 螺孔滑牙或螺钉断在螺孔内），可在机座其他部位重新制作定位缧孔进行固定。如果铁心与机座相对松动严重，有较大范围的相对转动现象，可将铁心压圈或铁心外圈与机座用电焊点。

焊联接。对小功率电动机也吋将定子铁心压出，在其外表面涂沫环氧树脂后，再压入机座，进行粘结固定。
