DFQ41F-16C、DFQ641F-16C型耐磨球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DFQ41F-16C、DFQ641F-16C

类别：球阀

结构：气动球阀、法兰球阀、浮动球阀

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：聚四氟乙烯PTFE

压力： 1.6MPa

温度： ≤150℃

作用：耐磨球阀

标准：国标

产品特点：更新中…

适用介质：氧化铝粉末、微粒等物料


产品图

型号说明

D F Q 4 1 F-16 C

D ---------------------- 阀门的第二功能（如：低温）

F ----------------------- 厂标

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟塑料）

16 -------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

DFQ41F-16C	16	1.6	≤150	氧化铝粉末、微粒等物料
DFQ641F-16C

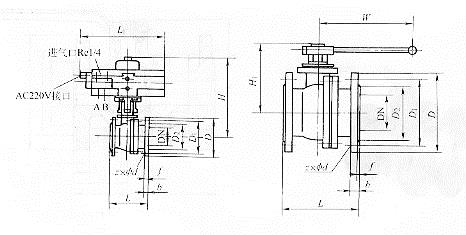

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	L	L1	D	D1	D2	b	f	z×Φd	H	L0	W
50	300	150	165	125	99	20	3	4×Φ18	338	135	350
65	420	170	185	145	118	20	3	4×Φ18	421	168	350
80	420	180	200	160	132	20	3	8×Φ18	430	178	450
100	420	190	220	180	156	22	3	8×Φ18	451	190	450
125	610	325	250	210	184	22	3	8×Φ18	585	230	550
150	610	350	285	240	211	24	3	8×Φ22	615	250	600
200	670	400	340	295	268	24	3	12×Φ22	680	280	800

主要零部件材料表

型号	材料
	阀体	阀座密封件	阀座保护环	球体、阀杆
DFQ41F-16C	碳钢	聚四氟乙烯	同太立	不锈钢
DFQ641F-16C
