Q941F/Y型PN16~PN25气动球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q941F、Q941Y

类别：球阀

结构：电动球阀、法兰球阀、浮动球阀

壳体： WCB碳钢、CF8镍铬耐酸钢、CF8M镍铬钼钛耐酸钢、合金钢

密封： PTFE四氟乙烯、增强PTFE四氟乙烯、金属堆焊钴基(D802、STELLITE 6/STL 6)

压力： 1.6MPa、2.5MPa、4.0MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、气、油含颗粒介质、硝酸类、醋酸类

型号说明

Q 9 4 1 F-16 C

Q ---------------------- 球阀

9 ----------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟橡胶）

16 ---------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Q941F-16C	16	1.6	≤180	水、气、油
Q941F-25C	25	2.5
Q941F-40C	40	4.0
Q941Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q941Y-25C	25	2.5
Q941Y-40C	40	4.0
Q941F-16P	16	1.6	≤180	硝酸类
Q941F-25P	25	2.5
Q941F-40P	40	4.0
Q941Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941F-16R	16	1.6	≤180	醋酸类
Q941F-25R	25	2.5
Q941F-40R	40	4.0
Q941Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941F-16I	16	1.6	-29~150	水、蒸汽、油品
Q941F-25I	25	2.5
Q941F-40I	40	4.0
Q941F-63I	63	6.3

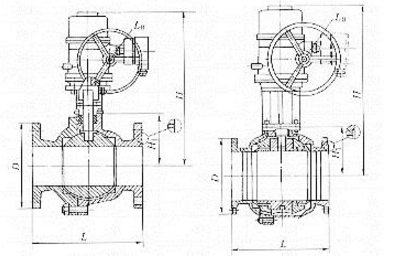

外形及连接尺寸图

外形及连接尺寸表

PN16 （mm）

DN	L	D	H	H1	L0	重量kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535

PN25 （mm）

DN	L	D	H	H1	L0	重量kg
15	140	95	340	39	120	25
20	152	105	353	43	120	26
25	165	115	353	48	120	28
32	178	135	378	58	120	30
40	190	145	378	62.5	120	32
50	216	160	405	76	418	41
65	241	180	435	86	418	50
80	283	195	450	100	418	57
100	305	230	570	134	418	103
125	381	270	592	148	418	145
150	403	300	623	173	585	213
200	419	360	689	223	585	285
250	568	425	765	283	585	415
300	648	485	885	321	585	770

主要零部件材料表

型号	材料
	阀体	阀杆	密封面	填料
Q941F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增强PTFE	PTFE
Q941F-25C
Q941F-40C
Q941Y-16C			金属堆焊钴基	柔性石墨
Q941Y-25C
Q941Y-40C
Q941F-16P	CF8	304	PTFE、增强PTFE	PTFE
Q941F-25P
Q941F-40P
Q941Y-16P			金属堆焊钴基	柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R	CF8M	316	PTFE、增强PTFE	PTFE
Q941F-25R
Q941F-40R
Q941Y-16R			金属堆焊钴基	柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I	合金钢	不锈钢	-	-
Q941F-25I
Q941F-40I
Q941F-63I
