T1Q641TC、T1Q941TC型PN16~PN25陶瓷衬里钢制球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： T1Q641TC、T1Q941TC

类别：球阀

结构：气动球阀、电动球阀、法兰球阀、浮动球阀

壳体： WCB/20碳钢、CF8镍铬耐酸钢/1Cr18Ni9Ti铬镍钛钢

密封：更新中…

压力： 1.6MPa~10MPa、1.6 MPa ~4.0 MPa

温度： ≤600℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：夹颗粒介质

型号说明

T₁Q 6 4 1 T_C-16 C

T₁ ----------------------- 厂标

Q ---------------------- 球阀

6 ----------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

T_C --------------------- 阀的密封材质（如：陶瓷）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用介质	适用温度/℃

T₁Q641T_C -16C~100	16~100	1.6~10	夹颗粒介质	≤425
T₁Q941T_C -16C~100
T₁Q641T_C -16P~100P				≤200
T₁Q941T_C -16P~100P
T₂Q641T_C -16C~40	16~40	1.6~4.0	夹颗粒介质	≤150
T₂Q941T_C -16C~40
T₃Q641T_C -16C~40				≤425
T₃Q941T_C -16C~40
T₃Q641T_C -16P~40P				≤600
T₃Q941T_C -16P~40P

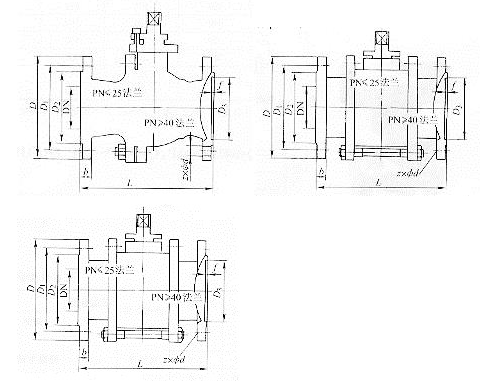

外形及连接尺寸图

外形及连接尺寸表

PN16 （mm）

DN	L	D	D1	D2	b	z×Φd
15	130	95	65	45	14	4×Φ14
20	140	105	75	55	14	4×Φ14
25	150	115	85	65	14	4×Φ14
32	165	135	100	78	16	4×Φ18
40	180	145	110	85	16	4×Φ18
50	200	160	125	100	16	4×Φ18
65	220	180	145	120	18	4×Φ18
80	250	195	160	135	20	8×Φ18
100	280	215	180	155	20	8×Φ18
125	320	245	210	185	22	8×Φ18
150	360	280	240	210	24	8×Φ23
200	400	335	295	265	26	12×Φ23
250	330	405	355	320	30	12×Φ25
300	356	460	410	375	30	12×Φ25

PN25 （mm）

DN	L	D	D1	D2	b	z×Φd
15	130	95	65	45	16	4×Φ14
20	140	105	75	55	16	4×Φ14
25	150	115	85	65	16	4×Φ14
32	165	135	100	78	18	4×Φ18
40	180	145	110	85	18	4×Φ18
50	200	160	125	100	20	4×Φ18
65	220	180	145	120	22	8×Φ18
80	250	195	160	135	22	8×Φ18
100	320	230	190	160	24	8×Φ23
125	400	270	220	188	28	8×Φ25
150	400	300	250	218	30	8×Φ25
200	419	360	310	278	34	12×Φ25
250	457	425	375	332	36	12×Φ30
300	502	485	430	390	40	16×Φ30

主要零部件材料表

型号	材料
	阀体	球体	阀杆	填料垫片	支架
T₁Q641T_C -16C~100	WCB/20	新Cr13/表面陶瓷	45/40Cr 镀镍磷	陶瓷	柔性石墨
T₁Q941T_C -16C~100
T₁Q641T_C -16P~100P	CF8/1Cr18Ni9Ti	CF8/表面陶瓷	1Cr18Ni9Ti
T₁Q941T_C -16P~100P
T₂Q641T_C -16C~40	WCB	新Cr13/表面陶瓷	45/40Cr 镀镍磷
T₂Q941T_C -16C~40
T₃Q641T_C -16C~40	WCB/20	新Cr13/表面陶瓷	2 Cr13
T₃Q941T_C -16C~40
T₃Q641T_C -16P~40P	CF8/1Cr18Ni9Ti	CF8/表面陶瓷	1Cr18Ni9Ti
T₃Q941T_C -16P~40P

T1Q641TC、T1Q941TC型PN16~PN25陶瓷衬里钢制球阀CAD图纸下载
