PL941H型PN63电动排渣节流阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PL941H

类别：节流阀

结构：电动节流阀、法兰节流阀、直通流道节流阀

壳体：铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 1.6 MPa、2.5 MPa、4.0MPa、6.3MPa

温度： ≤100℃

作用：排渣节流阀

标准：国标

产品特点更新中…

适用介质灰渣水混合物，灰水比1:1.5，最大粒度≤50mm

型号说明

P L 9 4 1 H-16 C

P ----------------------- 阀的第二功能（如：排渣阀）

L ---------------------- 节流阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

PL941H-16C	16	1.6	≤100	灰渣水混合物，灰水比1:1.5，最大粒度≤50mm
PL941H-25	25	2.5
PL941H-40	40	4.0
PL941H-63	63	6.3

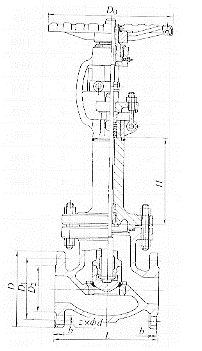

外形及连接尺寸图

外形及连接尺寸表

PL941H-63 （mm）

DN	L	D	D1	D2	b	Z×Φd	f	H	电动装置型号	工程转矩 N·m	电动机功率kw	重量 kg
150	450	345	280	204	38	8×Φ33	3.5	1090	DZ30	300	0.55	272
200	550	415	345	206	44	12×Φ36	3.5	1340	DZ60	600	2.2	396
250	650	470	400	313	48	12×Φ36	3.5	1468	DZ60	600	2.2	471
300	750	530	460	364	54	16×Φ36	3.5	1660	DZ90	900	3	565
350	850	600	525	422	60	16×Φ39	4	1780	DZ90	900	3	658
400	950	670	585	474	66	16×Φ42	4	1915	DZ180	1800	5.5	753
450	1050	715	630	524	70	20×Φ42	4	2960	DZ180	1800	5.5	850
500	1150	800	705	576	76	20×Φ48	4	2205	DZ250	2500	5.5	940

主要零部件材料表

型号	材料
	阀体阀盖	阀杆	阀瓣	填料	紧固件	阀杆螺母
PL941H-16C	铸钢	不锈钢	不锈钢+铸钢	石棉石棉绳	优质钢	铸铝青铜
PL941H-25
PL941H-40
PL941H-63

PL941H型PN63电动排渣节流阀CAD图纸下载
市场指导价格表
售后服务说明
