DKJ41H/Y、DKJ61H/Y型PN16真空截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DkJ41H、DkJ41Y、DkJ61H、DkJ61Y

类别：截止阀

结构：法兰截止阀、直通流道截止阀

壳体： WCB碳钢、Cr5Mo铬钼合金钢

密封：更新中…

压力： 1.6~6.3MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

Dk J 4 1 H-16 C

Dk---------------------- 厂标

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C --------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa

DkJ41H-16C~63C	16~63	1.6~6.3
DkJ41Y-16I~63I
DkJ61H-16C~63C
DkJ61Y-16I~63I

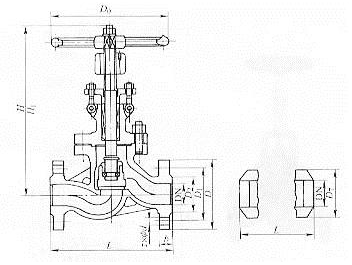

外形及连接尺寸图

外形及连接尺寸表

DkJ41H-16C、DkJ41Y-16I、DkJ61H-16C、DkJ61Y-16I (mm)

DN	L	D	D1	D2	b	z×φd	H	H1	Do	D7	重量/kg
10	130	90	60	40	14	4×φ14	211	226	120	39	4
15	130	95	65	45	14	4×φ14	211	226	120	39	4
20	150	105	75	55	14	4×φ14	286	309	160	44	9
25	160	115	85	65	14	4×φ14	286	309	160	49	10
32	190	135	100	78	16	4×φ18	295	328	160	56	11
40	200	145	110	85	16	4×φ18	337	356	200	70	18
50	230	160	125	100	16	4×φ18	374	398	240	80	25
65	290	180	145	120	18	4×φ18	406	452	240	95	32
80	310	195	160	135	20	8×φ18	417	461	320	110	41
100	350	215	180	155	20	8×φ18	640	517	320	136	58
125	400	245	210	185	22	8×φ18	535	600	360	161	80
150	480	280	240	210	24	8×φ23	585	670	360	198	101

主要零部件材料表

型号	材料
	阀体、阀盖	填料	填料垫	手轮	阀杆螺母	阀杆
DkJ41H-16C~63C	WCB	柔性石墨	AL	QT450-10	ZCuAllOFe3	1Cr13
DkJ41Y-16I~63I	Cr5Mo
DkJ61H-16C~63C	WCB
DkJ61Y-16I~63I	Cr5Mo

DKJ41H/Y、DKJ61H/Y型PN16真空截止阀CAD图纸下载
