壹泵阀 >> 阀门 >> 阀门 >> 水力控制阀 >> 200X型PN10 ~ PN25活塞式可调式减压阀
  • 200X型PN10 ~ PN25活塞式可调式减压阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • 200X型PN10 ~ PN25活塞式可调式减压阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

型号： 200X

类别： 水力控制阀

壳体：灰铸铁(HT200、HT250)、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7）、碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、不锈钢

密封： 更新中…

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： ≤80℃

作用： 更新中…

标准： 国标

产品特点更新中…

200X型PN10 ~ PN25活塞式可调式减压阀.png

    产品图

适用介质：水及物理、化学性质类似于水的介质

型号说明：更新中…


主要性能

型号

PN

工作压力/MPa

适用温度/℃

活用介质

200X—10Z

10

1.0

≤80

水及物理、化学   性质类似 于水的介质

200X—16Z

16

1.6

200X—25Z

25

2.5

200X—10Q

10

1.0

200X—16Q

16

1.6

200X—25Q

25

2.5

200X—10C

10

1.0

200X—16C

16

1.6

200X—25

25

2.5

200X—10H

10

1.0

200X—16H

16

1.6

200X—25H

25

2.5

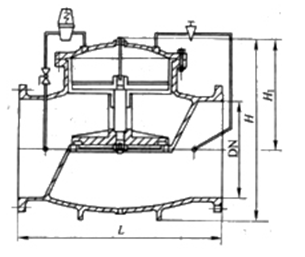

外形尺寸图


外形尺寸表                                    (mm)

DN

L

H1

Η

500

1075

620

750

600

1230

695

850

700

1300

930

1120

800

1450

950

1150


主要零部件材料表

型号

材   料

阀体

阀盖

阀杆

阀座

200X—10Z

灰铸铁

灰铸铁

2Cr13

铜合金、   不锈钢

200X—16Z

200X—25Z

200X—10Q

球墨铸铁

球墨铸铁

200X—16Q

200X—25Q

200X—10C

碳钢

碳钢

200X—16C

200X—25

200X—10H

不锈钢

不锈钢

200X—16H

200X—25H




  • 200X型PN10 ~ PN25活塞式可调式减压阀CAD图纸下载
  • 市场指导价格表
  • 售后服务说明

       壹泵阀对所有在壹泵阀平台的诚信供应商企业采购的所有泵阀产品及其他附件产品的质量负责，如有任何问题可以随时联系壹泵阀平台客服，我们定会及时给与协调解决。另外保留好双方沟通的所有在线聊天记录以及采购流程中的报价单、合同、发票等关键证据。非常感谢您对壹泵阀平台的信任！
