  • J241X(600X)型PN10水力电动控制阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： J241X(600X)

类别： 水力控制阀

壳体： 铸铁(HT200、HT250)

密封： 更新中…

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： 0℃~80℃

作用： 更新中…

标准： 国标

产品特点更新中…

适用介质：水

型号说明更新中…

外观与结构图


    产品图

温度： 0℃~80℃

作用： 更新中…

标准： 国标


主要性能

型号

PN

工作压力

/MPa

适用温度/℃

适用介质

材料

阀体、阀盖

阀杆

阀座、阀盘

膜片

J241X—10

10

1.0

0~80

水

铸铁

铬不锈钢

青铜

丁腈橡胶

J241X—16

16

1.6

J241X—25

25

2.5

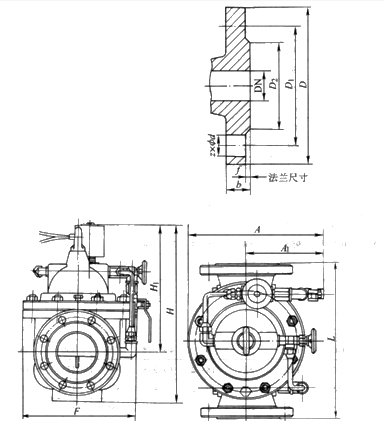

外形尺寸图

J241X—10


外形尺寸表                                                                            (mm)

DN

L

D

D1

D2

b-f

z×Φd

Α

A1

Η

H1

F

20

180

105

75

58

16-2

4×Φ14

194

136

342

247

116

25

180

115

85

68

16-2

4×Φ14

194

136

342

247

116

32

235

140

100

78

18-2

4×Φ18

194

136

342

247

116

40

235

150

110

88

18-2

4×Φ18

240

155

395

278

170

50

240

165

125

102

20-2

4×Φ18

240

155

395

278

170

65

250

185

145

122

20-2

4×Φ18

255

165

405

298

180

80

285

200

160

133

22-3

8×Φ18

280

175

430

313

210

100

360

220

180

158

24-3

8×Φ18

332

195

510

350

275

125

400

250

210

184

26-3

8×Φ18

375

220

560

365

310

150

455

285

240

212

26-3

8×Φ22

408

230

585

420

355

200

585

340

295

268

28-3

8×Φ22

485

255

675

450

460

250

650

395

350

320

28-3

12×Φ22

550

300

730

470

500

300

800

445

400

370

28-3

12×Φ22

630

340

760

490

580

350

860

505

460

430

30-3

16×Φ22

735

415

840

526

640

400

960

565

515

482

32-3

16×Φ26

788

430

910

570

715

450

1075

615

565

532

32-3

20×Φ26

850

460

1030

610

780

500

1075

670

620

582

34-3

20×Φ26

905

490

1135

665

830

600

1230

780

725

682

36-4

20×Φ30

970

530

1270

725

920

700

1650

895

840

794

40-4

24×Φ30

1050

560

1460

865

980

800

1750

1015

950

901

44-4

24×Φ33

1135

610

1640

975

1050



主要零部件材料表

型号

材料

阀体、阀盖

阀杆

阀座、阀盘

膜片

J241X—10

铸铁

铬不锈钢

青铜

丁腈橡胶

J241X—16

J241X—25
