J61H/Y型PN170~PN320高温对焊电站截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61H、J61Y

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体：合金钢、12Cr1MoV铬钼钒合金钢

密封：合金钢

压力： 17.0 MPa、19.5 MPa、21.0 MPa、32.0MPa

温度： ≤570℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品


产品图

型号说明

J 6 1 H- P₅₄170 V

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

P₅₄170 ------------------ 阀在温度t=540℃时的工作压力为17MPa

V ---------------------- 阀的材质（如：铬钼钒钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质	材料
					阀体阀盖	阀杆	密封面	填料
J61H- P₅₄170V	170	17.0	≤540	水、蒸汽、油品	合金钢	合金钢	合金钢	柔性石墨
J61Y- P₅₄170V
J61H- P₅₇195V	195	19.5	≤570
J61Y- P₅₇195V
J61Y- P₅₄210V	210	21.0	≤550	水、蒸汽	12Cr1MoV	渗氮钢	-	-
J61Y- P₅₄320V	320	32.0	≤540
J61Y- P₅₅170V	170	17.0	≤550

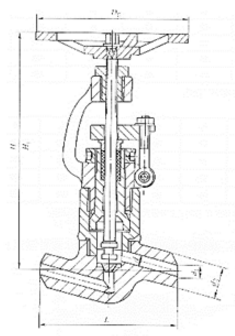

外形及连接尺寸图

外形及连接尺寸表

J61H- P₅₄170V、J61Y- P₅₄170V、J61H- P₅₇195V、J61Y- P₅₇195V （mm）

DN	L	d	d1	d2	H	D0	重量Kg
10	110	10	14	30	220	126	4.5
15	150	15	20	46	293	188	5
20	150	18	22	46	293	188	7
25	170	22	25	52	316	188	10
40	250	36	44	68	438	280	17
50	250	42	48	80	438	280	22

（mm）

型号	DN	d1	d2	L	D0	H	H1	重量Kg
J61Y- P₅₄210V	10	12	30	130	160	220	235	6.3
J61Y- P₅₄210V	32	34	52	170	250	274	298	10
J61Y- P₅₄320V	10	12	30	130	160	220	235	6.3
J61Y- P₅₅170V	50	63	80	200	280	430	470	24

主要零部件材料表

型号	材料
	阀体阀盖	阀杆	密封面	填料
J61H- P₅₄170V	合金钢	合金钢	合金钢	柔性石墨
J61Y- P₅₄170V
J61H- P₅₇195V
J61Y- P₅₇195V
J61Y- P₅₄210V	12Cr1MoV	渗氮钢	-	-
J61Y- P₅₄320V
J61Y- P₅₅170V

J61H/Y型PN170~PN320高温对焊电站截止阀CAD图纸下载
