J61TC型PNP54170陶瓷截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61TC

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体： WCB碳钢、2Cr1MoV铬钼钒合金钢、ZGCr5Mo铬钼合金钢、ZG1Cr18Ni9Ti铬镍钛钢

密封：更新中…

压力： 25.0MPa、32.0Mpa

温度： ≤540℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、油品、气、酸液、渣水


产品图

型号说明

J 6 1 TC-250 C

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

TC --------------------- 阀的密封材质（如：陶瓷）

200 -------------------- 阀的公称压力（如：20MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质
型号	PN	工作压力MPa	适用温度℃	适用介质
J61T_C-250	250	25.0	≤425	水、油品、气、酸液、渣水
J61T_C-320	320	32.0
J61T_C- P₅₄170	-	-
J61T_C-250V	250	25.0	≤540
J61T_C-320V	320	32.0
J61T_C- P₅₄170V	-	-
J61T_C-250I	250	25.0
J61T_C-320I	320	32.0
J61T_C- P₅₄170I	-	-
J61T_C-250P	250	25.0	≤200
J61T_C-320P	320	32.0
J61T_C- P₅₄170P	-	-

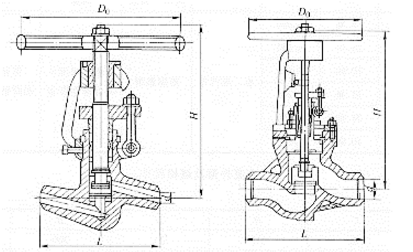

外形及连接尺寸图

外形及连接尺寸表

P₅₄170 （mm）

DN	d	L	H	D0	重量Kg
10	10	110	230	140	3.7
20	19	150	272	180	6.7
25	22	180	308	240	11.2
32	26	180	308	240	11.8
40	36	250	493	320	36.3
50	42	250	493	320	36.3
65	60	762	1155	610	5
80	74	864	1315	900	75
100	88	964	1475	900	1000

主要零部件材料表

型号	材料
	阀体	阀盖	阀板	阀杆	阀座
J61T_C-250	WCB	WCB	WCB+工程陶瓷	2Cr13 25Cr1 MoV 1Cr18 Ni9Ti	工程陶瓷
J61T_C-320
J61T_C- P₅₄170
J61T_C-250V	12Cr1 MoV	12Cr1 MoV	25Cr1Mo+工程陶瓷
J61T_C-320V
J61T_C- P₅₄170V
J61T_C-250I	ZGCr5Mo	ZGCr5Mo	ZGCr5Mo+工程陶瓷
J61T_C-320I
J61T_C- P₅₄170I
J61T_C-250P	ZG1Cr 18Ni9Ti	ZG1Cr18 Ni9Ti	ZG1Cr18 Ni9Ti +工程陶瓷
J61T_C-320P
J61T_C- P₅₄170P

J61TC型PNP54170陶瓷截止阀CAD图纸下载
