J61H/Y型PN200~PN320电站用对焊连接高温高压截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61H、J61Y

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体：更新中…

密封：更新中…

压力： 20.0MPa、25.0MPa、32.0MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽


产品图

型号说明

J 6 1 H-200 C

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

200 -------------------- 阀的公称压力（如：20MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质
J61H-200	200	20.0	≤425	水、蒸汽
J61Y-200
J61H-250	250	25.0
J61Y-250
J61H-320	320	32.0
J61Y-320

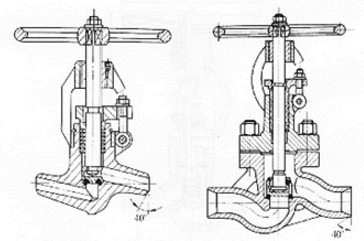

外形及连接尺寸图

外形及连接尺寸表

型号	最高温度下允许工作压力		试验压力MPa		适用介质
型号	℃	MPa	壳体	液体密封	适用介质
J61Y- P₅₄100V	≤540	10.0	根据阀体使用材料的温度-压力表在20℃时工作压力的1.5倍	12.5	蒸汽
J61Y- P₅₄140V	≤540	14.0		17.5
J61Y- P₅₄170V	≤540	17.0		21.3
J61Y- P₅₅170V	≤555	17.0		21.3
J61Y- P₅₇170V	≤570	17.0		21.3
J61Y- P₅₅195V	≤550	19.5		24.4
J61Y- P₅₄200V	≤540	20.0		25.0

J61H/Y型PN200~PN320电站用对焊连接高温高压截止阀CAD图纸下载
