J61H/Y型PN200~PN320钢制截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61H、J61Y

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：铬不锈钢、硬质合金(D802、STELLITE 6/STL 6)

压力： 20.0 MPa、25.0 MPa、 32.0MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品


产品图

型号说明

J 6 1 H-200 C

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

200 -------------------- 阀的公称压力（如：20MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

J61H-200	200	20.0	≤450	水、蒸汽、油品
J61Y-200
J61H-250	250	25.0
J61Y-250
J61H-320	320	32.0
J61Y-320

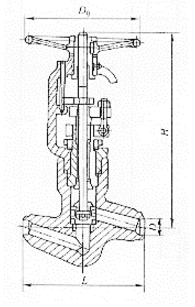

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	D	D0	H	L	重量Kg
10	-	120	170	120	2.4
20	-	200	270	170	9
25	-	200	270	180	9.6
32	-	200	365	200	15
50	50	320	495	250	36
65	65	360	575	340	59
80	80	500	675	470	200
100	100	600	880	560	242

主要零部件材料表

型号	材料
型号	阀体阀盖闸板	阀杆	密封面	填料
J61H-200	碳素钢	铬不锈钢	铬不锈钢	柔性石墨
J61Y-200			硬质合金
J61H-250			铬不锈钢
J61Y-250			硬质合金
J61H-320			铬不锈钢
J61Y-320			硬质合金

J61H/Y型PN200~PN320钢制截止阀CAD图纸下载
