J61Y-200P型截止阀、DJ61Y-200P型低温截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61Y-200P、DJ61Y-200P

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体：不锈钢

密封：硬质合金(D802、STELLITE 6/STL 6)

压力： 20.0MPa

温度： -20~80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质氧气

型号说明

J 6 1 Y-200 P

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

200 -------------------- 阀的公称压力（如：20MPa）

P ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

J61Y-200P	200	20.0	-20~80	氧气
J61Y-200P	200	20.0	-196	氧气

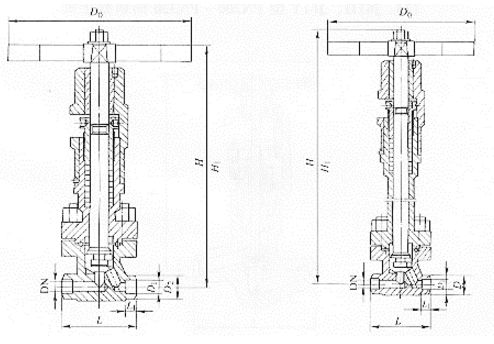

外形及连接尺寸图

外形及连接尺寸表

J61Y-200P （mm）

DN	L	L1	D	D0	D1	H	H1	重量Kg
10	80	12	26	160	14.5	187	200	3.7
15	110	15	36	160	22.5	333	346	6
20	150	15	46	250	28.5	360	372	8.5
25	150	15	52	250	34.5	395	412	10.5
40	200	15	80	400	49	460	480	18.4

DJ61Y-200P （mm）

DN	L	L1	D	D0	D1	H	H1	重量Kg
10	80	12	26	160	14.5	382	392	7
15	110	15	36	160	22.5	391	404	7
20	150	15	46	250	28.5	450	470	11.1
25	150	15	52	250	34.5	450	470	11.4
40	200	15	80	400	49	562	598	22.8

主要零部件材料表

型号	材料
型号	阀体、阀盖	阀瓣、阀杆	密封面
J61Y-200P	不锈钢	不锈钢	硬质合金
DJ61Y-200P	不锈钢	不锈钢	硬质合金

J61Y-200P型截止阀、DJ61Y-200P型低温截止阀CAD图纸下载
