  • LMD—I/II单向螺旋闸门、LMS—I/II双向螺旋闸门
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

型号:LMD—I、LMD—II、LMS—I、LMS—II

类别:闸阀

结构:单闸板

壳体:碳钢、不锈钢

密封:硬密封、软密封

压力:≤0.1MPa

温度:≤180℃

作用:在管路上进行开关作用

标准:更新中

制造:更新中

产品特点:更新中

适用介质:更新中

型号说明:更新中

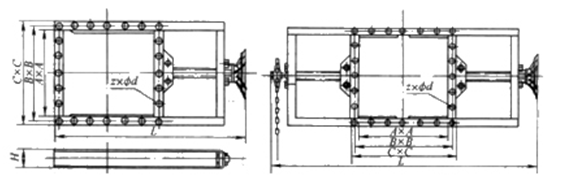

外形及连接尺寸图


外形及连接尺寸表                              (mm)

类别

Α×Α

Β × B1

C×  C1

L

Η

z×Φd

重量/kg

单向

200× 200

256× 256

296   ×296

820

100

8 ×Φ12

52

245×655

305× 715

341× 751

1620

100

20   ×Φ14

121

250×250

306×306

346   ×346

930

100

8 ×Φ14

65

300×300

356× 356

396   ×396

1050

100

8 ×Φ14

81

400×400

456× 456

496   ×496

1250

100

12   ×Φ14

114

450×450

510×510

556   ×556

1350

120

12   ×Φ 18

130

490×490

550× 550

596   ×596

1440

120

16×Φ18

147

500×500

560×560

606   ×606

1500

120

16×Φ18

153

600×600

660×660

706× 706

1710

120

16×Φ18

178

700×700

770× 770

820   ×820

1940

140

20×Φ18

213

800×800

870× 870

920   ×920

2140

140

20×Φ18

257

900× 900

974× 974

1030×1030

2410

160

24×Φ18

325

980× 980

1054×1054

1110×1110

2570

160

24   ×Φ23

392

1000×1000

1074×1074

1130×1130

2610

160

24×Φ18

428

说明

LMD—单向

I—手轮

距地面小于1.7m手轮,大于1.7m用链轮

类别

Α×Α

Β × B1

C×  C1

L

Η

z×Φd

重量/kg

双向

600× 600

660×660

706×706

2010

120

16×Φ18

200

600×1000

660×1074

706×1130

2870

120

20   ×Φ73

290

700× 700

770×770

820   × 820

2130

140

20×Φ 18

240

800×800

870× 870

920   × 920

2240

140

20×Φ18

320

900   × 900

974   × 974

1030×1030

2660

160

24×Φ 23

380

1000×1000

1074×1074

1130×1130

2870

160

24   ×Φ23

460

1100×1100

1180×1180

1240×1240

3120

180

28   ×Φ23

500

1200×1200

1280× 1280

1340×1340

3310

180

32   ×Φ23

540

说明

LMS—双向

II   —链轮

链条节数Μ = 0.105X—113(X是丝杆中心离地面高度)
