SSF—A/Β型手动扇形闸门
性能参数
外形尺寸与规格重量
其他主要参数

型号：SSF—A、SSF—Β

类别：闸阀

结构：

壳体：更新中…

密封：更新中…

压力：更新中…

温度：≤300℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:晶料固体颗料物料粉状物料

型号说明：更新中…


主要性能

型号	适用介质	适用温度	介质流速/(m/s)
SSF—A	晶料固体颗料物料粉状物料	≤300	≤28
SSF—Β

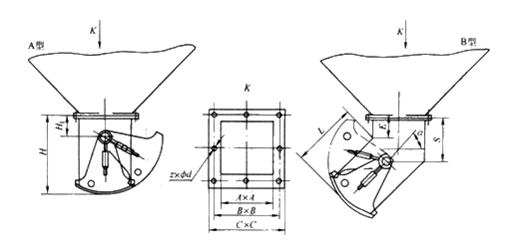

外形及连接尺寸图

外形及连接尺寸表 (mm)

Α×A	B× Β	C× C	Α	z×Φd	Η	Η₁	L	Ε	S
200×200	250×250	290×290	45°	8×Φ14	300	80	260	80	163
			60°				240		134
300×300	360×360	400×400	45°	8×Φ14	400		360		204
			60°				340		160
400×400	460×460	500×500	45°	8×Φ14	480	90	450		246
			60°				430		187
500×500	570×570	625×625	45。	12×Φ18	560	100	550	100	307
			60°				530		234
600×600	670×670	725×725	45° 60°	12×Φ18	620	120	620 600		349 261
700×700	770×770	825×825	45°	16×Φ18	720		690		391
			60°				670		451
800×800	880×880	950×950	45°	16×Φ22	800	150	750		334
			60°				730		493
900×900	980×980	1050×1050	45°	20×Φ22	880		810	120	361
			60°				790		536
1000 ×1000	1080×1080	1150×1150	45°	20×Φ22	960		870		408
			60°				850		—
