PZ941H型PN10排渣阀、耐磨排渣阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PZ941H

类别：排渣阀

壳体： ASTM、A216 Gr、WCB

压力： 1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa

温度： ≤100℃

作用：耐磨排渣阀

标准：国标

适用介质

灰渣水混合物


产品图

主要性能

型号	PN	工作压力 /MPa	适用介质	适用温度/℃

PZ941H—10	10	1.0	灰渣水混合物	≤100
PZ941H—16	16	1.6
PZ941H—25	25	2.5
PZ941H—40	40	4.0
PZ941H—63	63	6.3

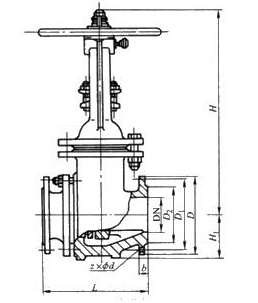

外形及连接尺寸图

外形及连接尺寸表

PZ941H—10 (mm)

DN	D	D₁	D₂	b	z×Φd	Η₁	L	Η	电装（DZ)	重量/kg
50	165	125	102	20	4×Φ17.5	—	250	585	20	94
80	200	160	133	22	8×Φ17.5	—	280	910	20	112
100	220	180	158	24	8×Φ17.5	120	300	1080	20	140
150	285	240	212	28	8×Φ22	160	350	1200	30	195
200	340	295	268	30	12×Φ22	195	400	1312	30	260
250	405	355	320	32	12×Φ26	220	450	1400	45	374
300	460	410	370	34	12×Φ26	260	500	1540	60	455
350	520	470	430	38	16×Φ26	290	550	1700	60	648
400	580	525	482	40	16×Φ30	330	600	1850	120	960
450	640	585	532	44	20×Φ30	360	650	2060	120	1280
500	715	650	585	46	20×Φ33	390	700	2270	180	1740
600	840	770	720	38	20×Φ36	437	800	2556	180 A	1765
700	910	840	794	40	24×Φ36	457	900	2380	180Α	2620
1000	1255	1112	1079	46	28×Φ42	487	1200	2951	250Α	4810

主要零部件材料表

型号	材料
	阀体	阀杆	阀盖	阀杆螺母
PZ941H—10	ASTM A216 Gr WCB	1Cr13	ASTM A216 Gr WCB	ASTM A439 D—2 or Cu—ALLOY
PZ941H—16
PZ941H—25
PZ941H—40
PZ941H—63
