PZM941ys型PN40电动耐磨排渣阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PZ_M941_ys

类别：排渣阀

壳体：耐磨钢+陶瓷

密封：高耐磨合金

压力： 1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、6.3 MPa、10.0MPa

温度： ≤200℃

作用：耐磨排渣阀

标准：国标

适用介质

灰水混合物，渣水比≤ 1:6，最大粒度≤50mm


产品图

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
PZM941YS—10	10	1.0	≤200	灰水混合物，渣水比≤ 1:6，最大粒度≤50mm
PZM941YS—16	16	1.6
PZM941YS—25	25	2.5
PZM941YS—40	40	4.0
PZM941YS—63	63	6.3
PZM941YS—100	100	10.0

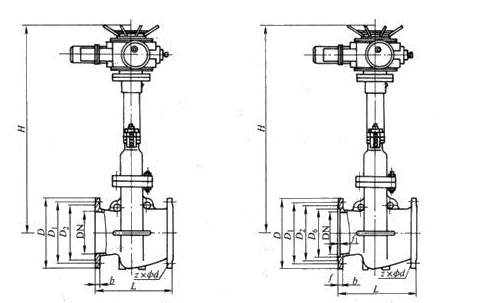

外形及连接尺寸图

外形及连接尺寸表

PZ_M941_ys—40 (mm)

DN	L	D	D₁	D₂	D₆	b	z×Φd	f	f₁	Η	DZW	重量/kg
50	250	160	125	100	88	20	4×Φ18	3	4	650	10	222
65	280	180	145	120	110	22	8×Φ18	3	4	707	15	256
80	310	195	160	135	121	22	8×Φ18	3	4	735	20	306
100	350	230	190	160	150	24	8×Φ23	3	4.5	782	20	330
125	400	270	220	188	176	28	8×Φ25	3	4.5	867	30	360
150	450	300	250	218	204	30	8×Φ25	3	4.5	998	30	466
175	450	350	295	258	234	34	12×Φ30	3	4.5	1170	30	555
200	550	375	320	282	260	38	12×Φ30	3	4.5	1170	30	637
225	550	415	355	315	287	40	12×Φ34	3	4.5	1430	45	785
250	650	445	385	345	313	42	12×Φ34	3	4.5	1430	45	835
300	750	510	450	408	364	46	16×Φ34	4	4.5	1548	60	1049
350	850	570	510	465	422	52	16×Φ34	4	5	1685	60	1194
400	950	655	585	535	474	58	16×Φ41	4	5	1535	120	1772

主要零部件材料表

型号	阀体	阀杆	密封面	填料
PZM941YS—10	耐磨钢+陶瓷	碳钢	高耐磨合金	柔性石墨
PZM941YS—16
PZM941YS—25
PZM941YS—40
PZM941YS—63
PZM941YS—100

PZM941ys型PN40电动耐磨排渣阀CAD图纸下载
