J44H-100型直齿圆柱齿轮传动截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J44H-100

类别：截止阀

结构：圆柱截止阀、法兰截止阀、角式截止阀

壳体：优碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 1MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点:更新中…

适用介质:蒸汽


产品图

型号说明

J 4 4 H-100 C

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：角式截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

100 -------------------- 阀的公称压力（如10MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

J44H-100	10	3.92	≤450	蒸汽

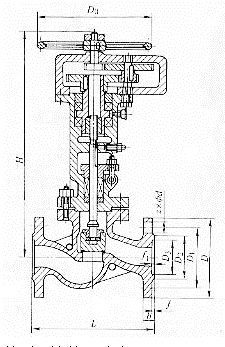

外形及连接尺寸图

外形及连接尺寸表

DN	L	H	Do	D	D1	D2	D3	b	f	f1	Z×Φd
50	300	550	280	195	145	112	88	28	3	4	4×Φ25
80	380	690	400	230	180	148	121	34	3	4	8×Φ25
100	430	830	400	265	210	172	150	38	3	4.5	8×Φ30

主要零部件材料表

型号	材料
型号	阀体阀盖阀瓣	填料	紧固件	阀杆	阀杆螺母
J44H-100	优碳钢	柔性石墨	合金钢	铬不锈钢	锡青铜

J44H-100型直齿圆柱齿轮传动截止阀CAD图纸下载
