DJ44W-6T/10T型低温角式截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DJ44W-6T、DJ44W-10T

类别：截止阀

结构：法兰截止阀、角式截止阀

壳体：铜合金

密封：更新中…

压力： 0.6MPa 、1.0MPa

温度： -196℃

作用：更新中…

标准：国标…

产品特点：更新中…

适用介质：氧气

型号说明

D J 4 4 W-6 T

D ---------------------- 阀的第二功能（如：低温）

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：角式截止阀）

W ---------------------- 阀的密封材质（如：阀体直接加工）

6 ---------------------- 阀的公称压力（如0.6MPa）

T ---------------------- 阀的材质（如：铜合金）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质	材料
					阀体阀瓣	阀盖阀杆	肩圈	填料
DJ44W-6T	6	0.6	-196	氧气	铜合金	不锈钢	铝合金	聚四氟乙烯
DJ44W-10T	10	1.0

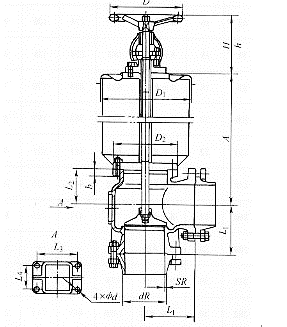

外形及连接尺寸图

外形及连接尺寸表

DJ44W-6T （mm）

DN	A	dR	SR	L1	L2	L3	L4	Φd	b	D	D1	D2	H	h	重量/kg
300	1000	312	6	270	200	260	190	22	25	450	476	430	312	412	308
	800														306
350	1000	362	6	300	255	280	200	22	25	450	526	480	312	462	419
	800														399

DJ44W-10T （mm）

DN	A	dR	SR	L1	L2	L3	L4	Φd	b	D	D1	D2	H	h	重量/kg
125	800	133	4	165	115	135	80	16	22	360	350	210	263	313	108
	700														108
150	800	158	4	180	135	150	90	18	22	360	350	255	263	323	132.5
	700														131
200	900	208	4	215	180	185	120	17	22	450	446	295	335	405	165.4
	800														164.8
250	900	260	5	260	210	220	200	22	25	450	446	390	335	435	250
	800														248.6

主要零部件材料

型号	材料
	阀体阀瓣	阀盖阀杆	肩圈	填料
DJ44W-6T	铜合金	不锈钢	铝合金	聚四氟乙烯
DJ44W-10T

DJ44W-6T/10T型低温角式截止阀CAD图纸下载
