- DJ44W/F型PN10铜合金低温角式截止阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： DJ44W、DJ44F
类别： 截止阀
结构： 低温角式截止阀、法兰截止阀、
壳体： 铜合金
密封： 更新中…
压力： 0.6 MPa、1.0 MPa、1.6MPa
温度： 更新中…
作用： 更新中…
标准： 国标
产品特点更新中…
适用介质更新中…
产品图
型号说明
D J 4 4 W-6 T
D ---------------------- 阀的第二功能（如：低温）
J ---------------------- 截止阀
4 ---------------------- 阀的连接方式（如：法兰）
4 ---------------------- 阀的结构（如：角式截止阀）
W ---------------------- 阀的密封材质（如：阀体直接加工）
6 ---------------------- 阀的公称压力（如0.6MPa）
T ---------------------- 阀的材质（如：铜合金）
主要性能
型号 | PN | 工作压力MPa |
DJ44W-6T | 6 | 0.6 |
DJ44F-6T | 6 | 0.6 |
DJ44W-10T | 10 | 1.0 |
DJ44F-10T | 10 | 1.0 |
DJ44W-16T | 16 | 1.6 |
DJ44F-16T | 16 | 1.6 |

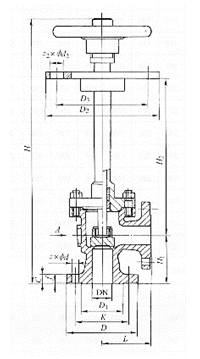

外形及连接尺寸图
外形及连接尺寸表
DJ44W-10T、DJ44F-10T （mm）
DN | D | D1 | D2 | D3 | K | H | H1 | H2 | L | C | f | Z×Φd | Z1×Φd1 | Z2×Φd2 |
50 | 160 | 100 | 195 | 165 | 125 | 1020 | 125 | 600 | 125 | 20 | 3 | 4×Φ18 | 4×Φ14 | 6×Φ14 |
65 | 180 | 120 | 215 | 185 | 145 | 1035 | 145 | 600 | 145 | 20 | 3 | 4×Φ18 | 4×Φ14 | 6×Φ14 |
80 | 195 | 135 | 230 | 200 | 160 | 1135 | 145 | 700 | 145 | 22 | 3 | 8×Φ18 | 4×Φ14 | 6×Φ14 |
100 | 215 | 155 | 255 | 225 | 180 | 1230 | 146 | 700 | 146 | 22 | 3 | 8×Φ18 | 4×Φ14 | 8×Φ14 |
125 | 245 | 185 | 280 | 250 | 210 | 1260 | 178 | 700 | 178 | 24 | 3 | 8×Φ18 | 4×Φ14 | 8×Φ14 |
150 | 280 | 210 | 320 | 290 | 240 | 1385 | 203 | 800 | 203 | 24 | 3 | 8×Φ23 | 4×Φ18 | 8×Φ14 |
200 | 335 | 265 | 370 | 340 | 295 | 1485 | 248 | 80 | 248 | 26 | 3 | 8×Φ23 | 4×Φ18 | 12×Φ14 |
250 | 390 | 320 | 465 | 435 | 350 | 1645 | 311 | 900 | 311 | 28 | 3 | 12×Φ23 | 4×Φ22 | 12×Φ14 |
300 | 440 | 368 | 504 | 470 | 400 | 1820 | 350 | 1000 | 350 | 28 | 4 | 12×Φ23 | 4×Φ23 | 12×Φ18 |
350 | 500 | 428 | 554 | 520 | 460 | 1820 | 350 | 1000 | 350 | 30 | 4 | 16×Φ23 | 4×Φ23 | 12×Φ18 |
DJ44W-16T、DJ44F-16T （mm）
DN | D | D1 | D2 | D3 | K | H | H1 | H2 | L | C | f | Z×Φd | Z1×Φd1 | Z2×Φd2 |
40 | 145 | 85 | 185 | 150 | 110 | 890 | 100 | 600 | 100 | 18 | 3 | 4×Φ18 | 4×Φ16 | 6×Φ14 |
主要零部件材料表
型号 | 材 料 | ||||
阀体阀盖 | 阀瓣 | 阀杆 | 手轮 | 垫片填料 | |
DJ44W-6T | 铜合金 | 铜合金 | 不锈钢 | 铸钢 | 聚四氟乙烯 |
DJ44F-6T | |||||
DJ44W-10T | |||||
DJ44F-10T | |||||
DJ44W-16T | |||||
DJ44F-16T | |||||
