J44H/Y型PN100型钢制角式截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J44H、J44Y

类别：截止阀

结构：法兰截止阀、角式截止阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、 1Cr5Mo(ASTM A182-F5)）、碳素锻钢件（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、316L镍铬钼钛钢

密封：铬不锈钢、硬质合金(D802、STELLITE 6/STL 6)、铁基合金(2Cr13)、钛Ti

压力： 10.0 MPa、16.0 MPa、25.0 MPa、32.0MPa

温度： ≤550℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品、弱酸、弱碱、氮氢混合气、氨液等


产品图

型号说明

J 4 4 H-100 C

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：角式截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

100 -------------------- 阀的公称压力（如10.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质
型号	PN	工作压力MPa	适用温度℃	适用介质
J44H-100	100	10.0	≤450	水、蒸汽、油品
J44H-100I	100	10.0	≤550	水、蒸汽、油品
J44H-160	160	16.0	≤200	水、氮氢混合气、氨液等
J44H-320	320	32.0	≤200	水、氮氢混合气、氨液等
J44Y-100	100	10.0	≤450	水、蒸汽、油品
J44Y-100L	100	10.0	≤200	弱酸、弱碱
J44Y-160L	160	16.0	≤200	弱酸、弱碱
J44Y-160	160	16.0	≤200	水、氮氢混合气、氨液等
J44Y-160I	160	16.0	≤550	水、蒸汽、油品
J44Y-250	250	25.0	≤450	水、蒸汽、油品
J44Y-320	320	32.0	≤200	水、氮氢混合气、氨液等

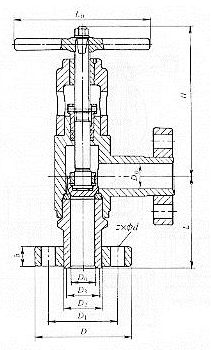

外形及连接尺寸图

外形及连接尺寸表

J44H-100、J44Y-100 （mm）

DN	L	D	D1	Z×Φd	Lo	H	重量Kg
10	90	95	60	3×Φ18	200	200	5
15	105	95	60	3×Φ18	300	210	5.3
25	120	105	68	3×Φ18	300	220	9
32	135	115	80	4×Φ18	300	270	10
40	165	165	115	6×Φ26	350	280	21
50	190	165	115	6×Φ26	400	370	36
65	215	200	145	6×Φ29	550	400	73
80	260	225	170	6×Φ33	650	430	121
100	290	260	195	6×Φ36	720	540	156

主要零部件材料表

型号	材料
型号	阀体阀盖	阀杆	密封面	阀瓣
J44H-100	碳素钢	铬不锈钢	铬不锈钢	-
J44H-100I	铬钼钢	铬硅钢	硬质合金	-
J44H-160	碳素锻钢件	铬不锈钢	铁基合金铁基合金	堆焊铁基合金
J44H-320	碳素锻钢件	铬不锈钢	铁基合金铁基合金	堆焊铁基合金
J44Y-100	碳素钢	铬不锈钢	铬不锈钢	-
J44Y-100L	316L	316L	钛	-
J44Y-160L	316L	316L	钛	-
J44Y-160	碳素锻钢件	铬不锈钢	硬质合金硬质合金	堆焊硬质合金
J44Y-160I	铬钼钢	铬硅钢	硬质合金	-
J44Y-250	碳素钢	铬不锈钢	硬质合金	-
J44Y-320	碳素锻钢件	铬不锈钢	硬质合金硬质合金	堆焊硬质合金

J44H/Y型PN100型钢制角式截止阀CAD图纸下载
