- ZMAP、ZMAN型PN40单座双座气动薄膜调节阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： ZMAP、ZMAN
类别： 调节阀
结构： 气动调节阀
壳体： HT200灰铸铁、ZG25碳钢、1Cr18Ni9镍、铬耐酸钢
密封： 更新中…
压力： 4.0MPa
温度： ≤450℃
作用： 更新中…
标准： 国标
产品特点
更新中…
适用介质
更新中…
型号说明
ZMAP —16 Z
ZMAP ---------------------- 厂标
16 ------------------------ 阀的公称压力（如：1.6MPa）
Z-------------------------- 阀的材质（如：灰铸铁）
DN/mm | PN | 环境温度/℃ | 固有流量特性 | 气源最大压力/MPa | |||||||||
25~300 | 16,40,63 | -30~60 | 直线、等百分比 | 0.25 | |||||||||
DN/mm | 流通能力C | 行程 /mm | 配用执行 器型号 | 灰铸铁阀 | 铸钢和铸不锈钢阀 | ||||||||
单座 | 双座 | PN | 工作压力 /MPa | 介质温度/℃ | PN | 工作压力 /MPa | 介质温度/℃ | ||||||
25 | 8 | 10 | 16 | ZMA—2 | 16 | 16 | ≤200 | 40、63 | 40 63 | ≤250 (普通上阀盖） ≤450(带散 热片上阀盖） | |||
32 | 12 | 16 | |||||||||||
40 | 20 | 25 | 25 | ZMA—3 | |||||||||
50 | 32 | 40 | |||||||||||
65 | 50 | 63 | 40 | ZMA—4 | |||||||||
80 | 80 | 100 | |||||||||||
100 | 120 | 160 | |||||||||||
125 | 200 | 250 | 60 | ZMA—5 | |||||||||
150 | 280 | 400 | |||||||||||
200 | 450 | 630 | |||||||||||
250 | 1000 | 100 | ZMA—6 | ||||||||||
300 | 1600 | ||||||||||||

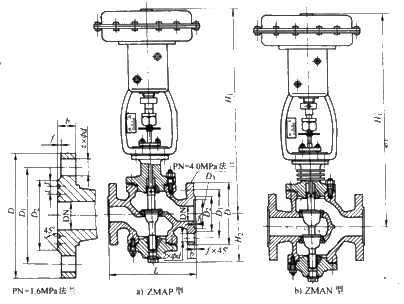

DN | L | D | D1 | D2 | f | D3 | f1 | b | z×Φd | H2 | H1 | H1´ |
25 | 190 | 115 | 85 | 65 | 2 | 58 | 4 | 16 | 4×Φ14 | 117 | 570 | 676 |
32 | 210 | 135 | 100 | 78 | 2 | 66 | 4 | 18 | 4×Φ18 | 120 | 573 | 679 |
40 | 230 | 145 | 110 | 85 | 3 | 76 | 4 | 18 | 4×Φ18 | 139 | 645 | 751 |
50 | 255 | 160 | 125 | 100 | 3 | 88 | 4 | 20 | 4×Φ18 | 144 | 650 | 756 |
65 | 285 | 180 | 145 | 120 | 3 | 110 | 4 | 22 | 8×Φ18 | 188 | 821 | 976 |
80 | 310 | 195 | 160 | 135 | 3 | 121 | 4 | 22 | 8 ×Φ18 | 208 | 831 | 986 |
100 | 355 | 230 | 190 | 160 | 3 | 150 | 4.5 | 24 | 8×Φ23 | 220 | 843 | 998 |
125 | 425 | 270 | 220 | 188 | 3 | 176 | 4.5 | 28 | 8×Φ25 | 268 | 1045 | 1228 |
150 | 460 | 300 | 250 | 218 | 3 | 204 | 4.5 | 30 | 8×Φ25 | 278 | 1055 | 1238 |
200 | 560 | 375 | 320 | 282 | 3 | 260 | 4.5 | 38 | 12×Φ30 | 320 | 1097 | 1280 |
250 | 655 | 445 | 385 | 345 | 3 | 313 | 4.5 | 42 | 12×Φ34 | 435 | 1526 | 1703 |
300 | 735 | 510 | 450 | 408 | 4 | 364 | 4.5 | 46 | 16×Φ34 | 465 | 1544 | 1721 |
PN | 阀体、上阀盖、下阀盖 | 阀芯、阀杆、阀座 | 垫片 | 填料 |
16 | HT200 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
40 | ZG25 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
63 | 1Cr18Ni9 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
