ZMAP、ZMAN型PN16气动薄膜调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： ZMAP、ZMAN

类别：调节阀

结构：气动调节阀

壳体：更新中…

密封：更新中…

压力：更新中…

温度：更新中…

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

更新中…

型号说明

更新中…

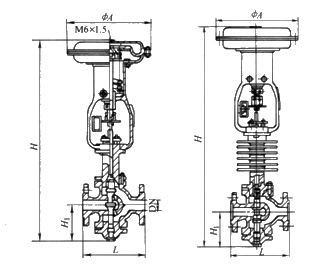

外观与结构

DN	L		ZMAP 型			ZMAN 型			ΦΑ	输出压力/0.1MPa				额定流量系数C
	PN16	PN63	Η		Η₁	Η		H₁		单座		双座		单座	双座
	PN16	PN63	常温型	散热型	Η₁	常温型	散热型	H₁		0.2	4.0	0.2	4.0	单座	双座
20	180	190	654	799	93	—	—	—	280	13	27	—	—	1.2—5	—
25	185	205	669	725	110	679	785	117		8	16	54	64	8	10
32	200	220	680	786	120	684	790	120		5	11	44	64	12	16
40	220	240	754	854	130	774	874	138	325	5	10	46	64	20	25
50	250	265	785	885	145	785	885	144	325	3	6	38	64	32	40
65	275	295	991	1138	180	1011	1158	188	410	3	6	47	64	50	63
80	305	325	1008	1162	190	1042	1196	208		2	4	36	64	80	100
100	350	370	1015	1169	195	1065	1219	220		1.2	2.4	28	56	120	160
125	410	440	1268	1461	240	1318	1501	267	495	1.2	2.4	37.5	64	200	250
150	450	475	1286	1469	250	1340	1523	278		0.8	1.6	27	64	280	400
200	550	570	1363	1546	290	1423	1660	320		0.8	1	21.5	43	450	630
