H41F—16型升降式止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H41F—16、H41F—40型

类别：止回阀

结构：法兰止回阀、升降式阀瓣止回阀

壳体： HT200灰铸铁、碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：聚四氟乙烯PTFE、氟塑料VITON

压力： 1.6MPa、4.0MPa

温度： ≤150℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、油品、液化气

型号说明

H 4 1 F—16 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：升降式阀瓣止回阀）

F ---------------------- 阀的密封材质（如：氟塑料）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
H41F—16	16	1.6	≤150	水、油品
H41F—40	40	4.0	-40~150	液化气

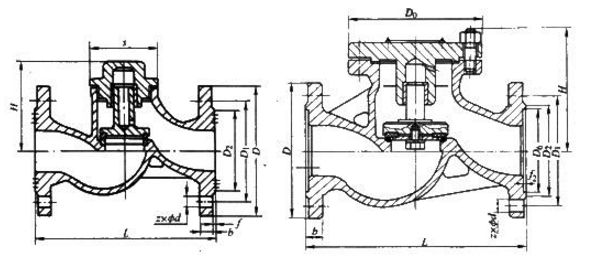

外形及连接尺寸图

外形及连接尺寸表

H41F—16 (mm)

DN	L	D	D₁	D₂	Η	s(D₀)	b	f	z×Φd	重量/kg
15	130	95	65	45	60	27	14	2	4×Φ14	2.0
20	150	105	75	55	60	27	16	2	4×Φ14	2.7
25	160	115	85	65	75	30	16	2	4×Φ14	3.6
32	180	135	100	75	84	36	18	2	4×Φ18	5.5
40	200	145	110	85	95	36	18	3	4×Φ18	7.0
50	230	160	125	100	109	46	20	3	4×Φ18	9.3
65	290	180	145	120	129	50	20	3	4×Φ18	14.9
80	310	195	160	135	153	(208)	22	3	8×Φ18	26.7
100	350	215	180	155	170	(235)	24	3	8×Φ18	38.4

主要零部件材料表

型号	材料
型号	阀体、阀盖、阀瓣	密封面	垫片
H41F—16	HT200	聚四氟乙烯	橡胶石棉板
H41F—40	碳钢	氟塑料
