H42Tx—10型静音式止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H42Tx—10、NH42Tx—16

类别：止回阀

结构：法兰止回阀、升降式阀瓣止回阀、立式结构止回阀

壳体：灰铁（HT200、HT250）、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7

密封：更新中…

压力： 1.0 MPa、1.6MPa

温度： 0℃~80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、油品等

型号说明

H 4 2 Tx—10 Z

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

2 ---------------------- 阀的结构（如：立式结构止回阀）

Tx --------------------- 阀的密封材质（如：）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号

工作压力

/MPa

适用温度

/℃

适用介质

H42Tx—10

1.0

0~80

水、油

H42Tx—16

1.6

品等

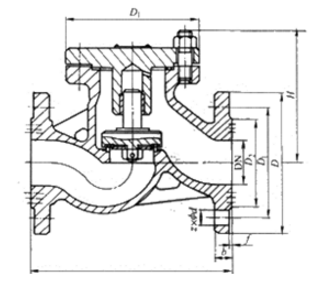

外形及连接尺寸图

外形及连接尺寸表

H42Tx—10 (mm)

DN	L	b	f	D₂	D	D₁	z×Φd
50	120	20	3	102	165	125	4 ×Φ18
65	150	20	3	122	185	145	8 ×Φ18
80	180	22	3	133	200	160	8 ×Φ18
100	240	24	3	158	220	180	8 ×Φ18
125	300	26	3	184	250	210	8 ×Φ18
150	350	26	3	212	285	240	8×Φ22
200	450	28	3	268	340	295	8×Φ22
250	500	28	3	320	395	350	12×Φ22
300	550	28	4 <	370	445	400	12×Φ22

主要零部件材料表

型号	材料
	阀体	阀座	弹簧	导流体	导向套	阀瓣
H42Tx—10	灰铁、	铜	不锈钢	灰铁	铜	铜
H42Tx—16	球墨铸铁

H42Tx—10型静音式止回阀CAD图纸下载
