HCQT型PN10~PN100抽汽止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： HCQT

类别：止回阀

结构：更新中…

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）

密封：更新中…

压力： 1.0 MPa、1.6 MPa、2.0 MPa、4.0 MPa、5.0 MPa、6.4 MPa、10.0MPa

温度： ≤425℃

作用：抽汽止回阀

标准：国标

产品特点更新中…

适用介质水

型号说明

HCQT—1O C

HQCT ----------------------- 厂标

10 ------------------------- 阀的公称压力（如：2.0MPa）

C -------------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
HCQT—1OC	10	1.0	≤425	水
HCQT—16C	16	1.6
HCQT—20	20	2.0
HCQT—40	40	4.0
HCQT—50	50	5.0
HCQT—100	100	10.0
HCQT—641	64	6.4	≤540	水、蒸汽
HCQT—1001	100	10.0	≤540	水、蒸汽

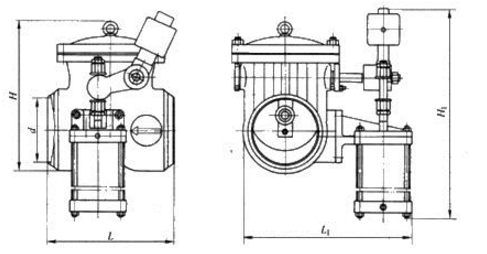

外形及连接尺寸图

外形及连接尺寸表

DN	d	L	L₁	Η	H₁	重量/kg
250	250	550	732	723	905	329
200	200	410	647	642	893	145
500	616	750	1195	1192	1305	1260
700	716	850	1468	1328	1439	1602
150	150	380	362	595	774	143
350	350	600	570	823	1000	615
150	150	380	360	597	782	167
300	309	512	840	725	1185	472
200	201	410	640	636	890	377
80	80	290	300	499	647	83
250	255	560	725	720	905	527

主要零部件材料表

型号	材料
	阀体阀盖	摇杆阀瓣	填料	销轴	弹簧
HCQT—IOC	碳钢	碳钢	柔性石墨	铬不锈钢	弹簧钢
HCQT—16C
HCQT—20
HCQT—40
HCQT—50
HCQT—100
HCQT—641	铬钼钢	铬钼钢		不锈钢
HCQT—1001
