双抽25MW及背抽25MW汽轮机用液控抽汽止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： 25MW

类别：止回阀

结构：液动止回阀

壳体：碳钢（WCB、WC6、WC9）

密封：更新中…

压力： 2.0MPa、4.0 MPa、6.3MPa

温度：更新中…

作用：抽汽止回阀

标准：国标

产品特点更新中…

适用介质蒸汽

型号说明

HQC—20 C

HQC ------------------------ 厂标

20 ------------------------- 阀的公称压力（如：2.0MPa）

C -------------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用介质
型号	PN	/MPa	适用介质
HQC—20C	20	2.0	蒸汽
HQC—40	40	4.0
HQC—63I	63	6.3
HQC—20V	20	2.0
HQC—40V	40	4.0
HQC—63V	63	6.3

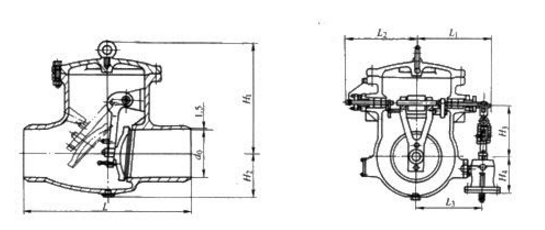

外形及连接尺寸图

外形及连接尺寸表

HQC—20C、HQC—20V (mm)

DN	do	L	L₁	L₂	L₃	H₁	H₂	Η₃	H₄
150	150	480	303	262	341	452	161	235	180
400	400	1100	505	520	565	908	360	440	300

HQC—40C、HQC—40 V (mm)

DN	do	L	L₁	L₂	L₃	H₁	H₂	Η₃	H₄
150	150	480	303	262	341	452	161	235	180

HQC—63I、 HQC—63 V (mm)

DN	do	L	L₁	L₂	L₃	H₁	H₂	Η₃	H₄
250	250	730	430	405	548	660	469	275	345
350	350	980	470	520	565	908	360	440	300

主要零部件材料表

型号	材料
	阀体	阀盖	摇杆	阀瓣	销轴
HQC—20C	WCB	WCB	WCB	WCB	2Cr13
HQC—40
HQC—63I
HQC—20V	WC6、WC9	WC6、WC9	WC6、WC9	WC6、WC9	304
HQC—40V
HQC—63V
