A38Y型PN40~63双联弹簧带扳手全启式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： A38Y

类别：安全阀

结构：法兰安全阀、弹簧封闭带扳手式安全阀、全启式安全阀

壳体：碳素铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：铬不锈钢、堆焊钴基合金(D802、STELLITE 6/STL 6)

压力： 1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：空气、蒸汽等


产品图

型号说明

A 3 8 Y —16 C

A ------------------ 安全阀

3 ------------------ 阀的连接方式（如：法兰）

8 ------------------ 阀的结构为（如：弹簧带扳手全启式安全阀）

Y ------------------ 阀的密封材质（如：硬质合金）

16 ----------------- 阀的公称压力（如：1.6MPa）

C ------------------ 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	整定压力 /MPa	适用温度/℃	适用介质

A38Y—16C	16	1.6	0.1-1.6	≤350	空气、蒸汽等
A38Y—25	25	2.5	1.3-2.5
A38Y—40	40	4.0	1.6-4.0
A38Y—63	63	6.3	3.2-6.3

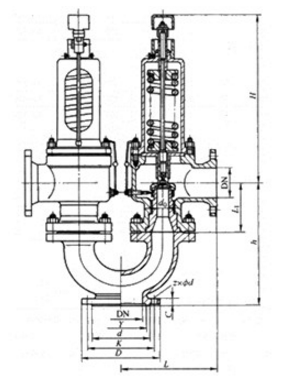

外形及连接尺寸图


外形及连接尺寸表

A38Y 型 DN	50	80	100	150
配置的A48Y型的阀门DN	32	50	65	125

A38Y—40 (mm)

DN	do	D	Κ	d	Y	C	z×Φd	L	L₁	≈H	DN'，PN	重量/kg
50	20	140	100	78	66	18	4 ×Φ18	115	100	280	DN40，PN16	67
80	32	200	160	135	121	22	8×Φ18	160	300	682	DN65，PN16	70
100	40	235	190	160	150	24	8 ×Φ23	170	350	760	DN80，PN16	82
150	80	300	250	218	204	30	8 ×Φ26	150	410	850	DN150,PN16	184

A38Y—63 (mm)

DN	D	Κ	d	Y	C	z×Φd	L	L₁	≈H	DN'，PN
80	215	170	140	121	30	8×Φ23	260	130	735	PN40,DN65
100	250	200	168	150	32	8×Φ26	295	160	955	PN40,DN65

主要零部件材料表

型号	材料
	阀体、阀盖、 Y形接头	阀座、阀瓣、阀杆、导向套	密封面	弹簧
A38Y—16C	碳素铸钢	铬不锈钢	铬不锈钢、堆焊钴基合金	优质铬钒钢
A38Y—25
A38Y—40
A38Y—63

A38Y型PN40~63双联弹簧带扳手全启式安全阀CAD图纸下载
