壹泵阀 >> 阀门 >> 止回阀 >> 升降式止回阀 >> H11H—3200型锥面止回阀
  • H11H—3200型锥面止回阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • H11H—3200型锥面止回阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： H11H—3200

类别： 止回阀

结构： 内螺纹止回阀、升降式阀瓣止回阀

壳体： 铬镍钼合金钢

密封： 更新中…

压力： 320MPa

温度： ≤250℃

作用： 更新中…

标准： 国标

产品特点更新中…

适用介质乙烯

型号说明

H 1 1 H—3200 P

H ---------------------- 止回阀

1 ---------------------- 阀的连接方式（如：内螺纹）

1 ---------------------- 阀的结构（如：升降式阀瓣止回阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

3200 -------------------  阀的公称压力（如：320MPa）

P ---------------------- 阀的材质（如：铬镍钛钢）


主要性能

型号

DN/mm

PN

工作压力 /MPa

适用介质

适用温度   /℃

H11H—3200

3

3200

320

乙烯

≤250

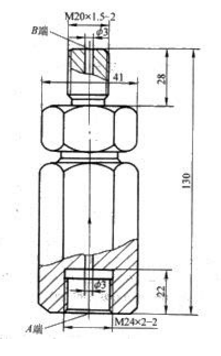

外形及连接尺寸图



主要零部件材料表

型号

材   料

阀体、阀盖

阀瓣

弹簧

H11H—3200

铬镍钼合金钢

铬不锈钢

弹簧钢


  • H11H—3200型锥面止回阀CAD图纸下载
