PZ941H型PN16电动钢制排渣闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PZ941H

类别：闸阀

结构：电动闸阀、法兰闸阀、楔式闸阀、明杆闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）堆焊铁基合金(D802、STELLITE 6/STL 6)

压力： 1.6 MPa、2.5 MPa、4 MPa、6.3MPa

温度： ≤100℃

作用：排渣闸阀

标准：国标

产品特点更新中…

适用介质

灰渣水混合物（灰水比1:1.5，最大粒度≤50mm）


产品图

型号说明

P Z 9 4 1 H-16 C

P ----------------------- 阀的第二功能（如：排渣阀）

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳素钢）

主要性能

型号	PN	工作压力/Mpa	适用介质	适用温度/℃

PZ941H-16C	15	1.6	灰渣水混合物（灰水比1:1.5，最大粒度≤50mm）	≤100
PZ941H-25	25	2.5
PZ941H-40	40	4
PZ941H-63	63	6.3

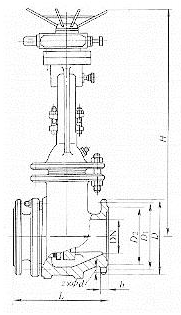

外形及连接尺寸图

外形及连接尺寸表

PN16 (mm)

DN	L	D	D1	D2	b	z×φd	H	电动装置型号	公称转矩/N·m	电动机功率/Kw	重量/kg
50	250	165	125	99	20	4×φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×φ26	2270	DZ180	1800	5.5	1740

主要零部件材料表

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ941H-16C	碳素钢	碳素钢堆焊铁基合金	碳素钢堆焊铁基合金	铬不锈钢	橡胶石棉板	石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

PZ941H型PN16电动钢制排渣闸阀CAD图纸下载
