  • Z941T/W/H型PN16铁制电动楔式闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Z941T、Z941W、Z941H

类别: 闸阀

结构: 电动闸阀、法兰闸阀、楔式闸阀、明杆闸阀

壳体: 灰铸铁(HT200、HT250)、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7)

密封:  黄铜、灰铸铁(HT200、HT250)、铬不锈钢、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7)

压力: 1 MPa、1.6MPa

温度: ≤200℃

作用: 更新中..

标准: 国标

产品特点更新中…

适用介质水、蒸汽、油品

型号说明

Z 9 4 1 T-10 Z

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式(如:电动)

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:楔式明杆闸阀)

T ---------------------- 阀的密封材质(如:铜合金)

10 --------------------- 阀的公称压力(如:1.0MPa)

Z ---------------------- 阀的材质(如:灰铸铁)


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

Z941T-10

10

1

≤200

水、蒸汽

Z941W-10

10

1

≤100

油品

Z941H-10

10

1

≤200

水、蒸汽

Z941T-16Q

16

1.6

≤200

水、蒸汽

Z941W-16Q

≤100

油品

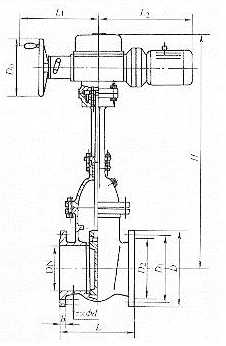

外形及连接尺寸图


外形及连接尺寸表

PN16                                                                                      (mm)

DN

L

D

D1

D2

b

z×φd

H

L1

L2

D0

重量/kg

100

230

215

180

155

22

8×φ18

738

170

291

200

91

125

255

245

210

185

24

8×φ18

757

170

291

200

120

150

280

280

240

210

24

8×φ23

895

170

308

200

139

200

330

335

295

265

26

8×φ23

1074

325

425

250

226

250

380

390

350

320

28

12×φ23

1181

325

425

250

266

300

420

440

400

368

28

12×φ23

1332

325

460

250

325

350

450

500

460

428

30

16×φ23

1519

408

460

250

412

400

480

565

515

482

32

16×φ25

1736

408

530

320

621

450

510

615

565

532

32

20×φ25

1921

394

647

320

720

500

540

670

620

585

34

20×φ25

2103

394

647

320

856

600

600

780

725

685

36

20×φ30

2414

394

647

320

1131

700

660

895

840

800

40

24×φ30

2705

556

905

500

1848

800

720

1010

950

905

44

24×φ34

2907

556

905

500

2613
