DZ40Y、DZ940Y型PN25法兰连接低温闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DZ40Y、DZ940Y

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体： LC3、LCB、LCC、1Cr18Ni9Ti铬镍钛钢

密封： LC3、LCB、LCC、1Cr18Ni9Ti铬镍钛钢

压力： 1.6MPa, 2.5MPa

温度： LC3:-101;≥LCB:≥-46;LCC≥-46;1Cr18Ni9Ti:≥-196;

作用：低温闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

D Z 4 0 Y-16 C

D ---------------------- 阀的第二功能（如：低温）

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)	适用温度 (℃)
型号	PN	工作压力 (MPa)	适用温度 (℃)
DZ40Y-16	16	1.6	LC3:-101;≥LCB:≥-46;LCC≥-46;1Cr18Ni9Ti:≥-196;
DZ40Y-25	25	2.5
DZ40Y-40	40	4
DZ940Y-16	16	1.6
DZ940Y-25	25	2.5
DZ940Y-40	40	4

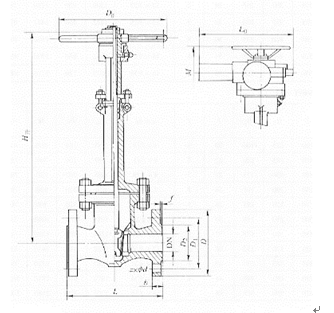

外形及连接尺寸图

外形及连接尺寸表

DZ40Y-25、DZ940Y-25 (mm)

DN	L	D	D1	D2	b	f	z×φd	H开	Do	M	Lo	重量/kg
DN	L	D	D1	D2	b	f	z×φd	H开	Do	M	Lo	DZ40Y	DZ940Y
50	250	160	125	100	20	3	4×φ18	550	240	650	478	27	57
65	265	180	145	120	22	3	8×φ18	590	280	740	560	41	83
80	280	195	160	135	22	3	8×φ18	680	280	820	706	56	137
100	300	230	190	160	24	3	8×φ23	810	320	960	706	75	153
125	325	270	220	188	28	3	8×φ25	810	320	960	706	79	178
150	350	300	250	218	30	3	8×φ25	1015	360	1080	736	145	224
200	400	360	310	278	34	3	12×φ25	1240	400	1350	785	242	321
250	450	425	370	332	36	3	12×φ30	1452	450	1470	938	307	462
300	500	485	430	390	40	4	16×φ30	1682	560	1720	953	500	565
350	550	550	490	448	44	4	16×φ34	1872	640	1930	1022	670	894
400	600	610	550	505	48	4	16×φ34	2105	720	2140	1062	916	1172

主要零部件材料表

型号	材料
	阀体、阀盖、闸板、支架	填料	手轮	阀杆螺母	阀杆	垫片
DZ40Y-16	LC3、LCB、LCC、1Cr18Ni9Ti	浸四氟乙烯石棉绳	QT450-10	ZCuAll0Fe3	1Cr18Ni9Ti	低温石棉
DZ40Y-25
DZ40Y-40
DZ940Y-16
DZ940Y-25
DZ940Y-40

DZ40Y、DZ940Y型PN25法兰连接低温闸阀CAD图纸下载
