Z40M型300（LB）不锈钢楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z40M

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀、自密封闸阀

壳体：铬镍钛不锈钢

密封：蒙乃尔合金镶氟

压力： 150 Lb、300 Lb、600 Lb

温度： ≤150℃

作用：耐腐蚀闸阀

标准：美标

产品特点更新中…

适用介质腐蚀性介质


产品图

型号说明

Z 4 0 M-150(Lb) P

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

M ---------------------- 阀的密封材质（如：蒙乃尔合金）

150(Lb) ---------------- 阀的公称压力（如：150(Lb)）

P ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	压力级（Lb)	适用温度/℃	适用介质

Z40M-150(Lb)P	150	≤150	腐蚀性介质
Z40M-300(Lb)P	300
Z40M-600(Lb)P	600

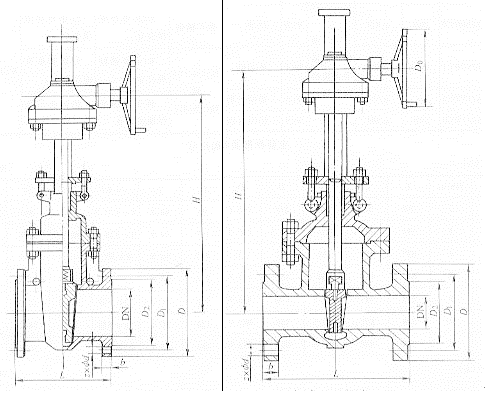

外形及连接尺寸图

外形及连接尺寸表

Z40M-300(Lb)P (mm)

DN	DN/in	L	D	D1	D2	b	z×φd	H≈	Do≈
50	2	216	165	127	92	23	8×φ19	355	200
80	3	283	210	168.5	127	29	8×φ22	440	250
100	4	305	254	200	157	32	8×φ22	500	300
125	5	381	278	235	186	35	8×φ22	605	350
150	6	403	318	270	216	37	12×φ22	630	350
200	8	419	381	330	270	42	12×φ25	790	400
250	10	457	445	387.5	324	48	16×φ29	920	450
300	12	502	521	451	381	51	20×φ32	1125	500

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z40M-150(Lb)P	铬镍钛不锈钢	蒙乃尔合金	蒙乃尔合金镶氟	聚四氟乙烯
Z40M-300(Lb)P
Z40M-600(Lb)P

Z40M型300（LB）不锈钢楔式闸阀CAD图纸下载
市场指导价格表
售后服务说明
