Z6SⅡ40Y-16C/25型双气缸气动带手动楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z6SⅡ40Y-16C、Z6SⅡ40Y-25

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 1.6 MPa、2.5MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品等无腐蚀性介质


产品图

型号说明

Z 6 SⅡ 4 0 Y-16 C

Z ---------------------- 闸阀

6 ----------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

SⅡ -------------------- 厂标

0 ---------------------- 阀的结构（如：弹性闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	PN	工作压力/Mpa	适用介质	适用温度/℃

Z6SⅡ40Y-16C	16	1.6	水、蒸汽、油品等无腐蚀性介质	≤350
Z6SⅡ40Y-25	25	2.5

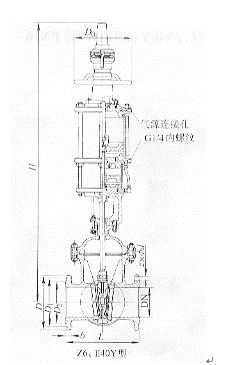

外形及连接尺寸图

外形及连接尺寸表

Z6SⅡ40Y-16C (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/kg
50	250	160	125	100	16	4×φ18	875	240	80
80	280	195	160	135	20	8×φ18	970	240	100
100	300	230	180	155	20	8×φ18	1025	240	130
150	350	280	240	210	24	8×φ23	1365	280	240
200	400	335	295	265	26	12×φ23	1650	320	300
250	450	405	355	320	30	12×φ25	1950	320	370

Z6SⅡ40Y-25 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/kg
50	250	160	125	100	20	4×φ18	760	240	90
80	280	195	160	135	22	8×φ18	970	240	110
100	300	230	190	160	24	8×φ18	1085	240	145
150	350	300	250	218	30	8×φ23	1347	280	255
200	400	360	310	278	34	12×φ23	1810	320	320
250	450	425	370	322	36	12×φ25	2070	320	395

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	阀座、闸板及密封圈	阀杆	填料	气缸
Z6SⅡ40Y-16C	碳素钢	堆焊硬质合金	铬不锈钢	石棉石墨或柔性石墨	无缝钢管
Z6SⅡ40Y-25

Z6SⅡ40Y-16C/25型双气缸气动带手动楔式闸阀CAD图纸下载
