PZ641H型PN40~63气动钢制排渣闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PZ641H

类别：闸阀

结构：气动闸阀、法兰闸阀、楔式闸阀、明杆闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 1.6 MPa、2.5 MPa、4 MPa、6.3MPa

温度： ≤100℃

作用：排渣闸阀

标准：国标

产品特点更新中…

适用介质灰渣水混合物（灰水比1:1:5，最大粒度≤50mm）


产品图

型号说明

P Z 6 4 1 H-16 C

P ----------------------- 阀的第二功能（如：排渣）

Z ---------------------- 闸阀

6 ----------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的

主要性能

型号	PN	工作压力/Mpa	适用介质	适用温度/℃

PZ641H-16C	16	1.6	灰渣水混合物（灰水比1:1:5，最大粒度≤50mm）	≤100
PZ641H-25	25	2.5
PZ641H-40	40	4
PZ641H-63	63	6.3

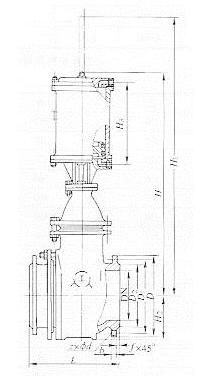

外形及连接尺寸图

外形及连接尺寸表

PN40 (mm)

DN	L	D	D1	D2	z×φd	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×φ33	38	3.5	327	245	1270	1600	424
300	750	515	450	364	16×φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×φ36	48	4	640	310	1660	2100	740
400	950	660	585	472	16×φ39	52	4	660	340	1746	2295	750

PN63 (mm)

DN	L	D	D1	D2	z×φd	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×φ36	42	3.5	339	245	1290	1630	454
300	750	530	460	364	16×φ36	46	3.5	584	276	1610	1950	578
350	850	600	525	422	16×φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×φ42	60	4	670	340	1776	2345	811

主要零部件材料表

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ641H-16C	碳素钢	碳素钢堆焊铁基合金	碳素钢焊铁基合金	铬不锈钢	橡胶石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

PZ641H型PN40~63气动钢制排渣闸阀CAD图纸下载
