Q41F型10（K）、20（K）球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q41F

类别：球阀

结构：法兰球阀、浮动球阀

壳体：碳素钢铸钢铸件（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢铸件、铬镍钼钛不锈钢铸件（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF、超低碳铬镍钼钛不锈钢铸件（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF

密封：增强聚四氟乙烯PTFE

压力： 10（K）、20（K）

温度： ≤150℃

作用：更新中…

标准：日标

产品特点：更新中…

适用介质：水、蒸汽、油品等、弱腐蚀性介质、腐蚀性介质


产品图

型号说明

Q 4 1 F-10(K) C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟橡胶）

10（K） --------------- 阀的公称压力（如10（K））

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	压力级 /K	适用温度/℃	适用介质
型号	压力级 /K	适用温度/℃	适用介质
Q41F-10(K)C	10	≤150	水、蒸汽、油品等
Q41F-10(K)P			弱腐蚀性介质
Q41F-10(K)R			腐蚀性介质
Q41F-10(K)R3			腐蚀性介质
Q41F-20(K)C	20		水、蒸汽、油品等
Q41F-20(K)P			弱腐蚀性介质
Q41F-20(K)R			腐蚀性介质
Q41F-20(K)R3			腐蚀性介质

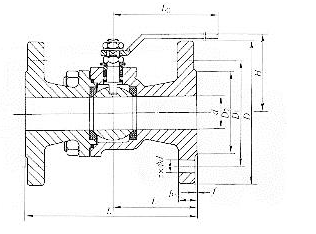

外形及连接尺寸图

外形及连接尺寸表

10（K）（mm）

DN/in	DN	d	L	L1	D	D1	D2	b	f	z×Φd	H	Lo	重量kg
1/2	15	13	108	54	95	70	52	12	1	4×Φ15	55	125	2.3
3/4	20	19	117	58	100	75	58	14	1	4×Φ15	55	125	3.0
1	25	25	127	62	125	90	70	14	1	4×Φ19	70	160	4.5
11/4	32	32	140	65	135	100	80	16	2	4×Φ19	75	160	5.5
11/2	40	38	165	66	140	105	85	16	2	4×Φ19	105	250	7.0
2	50	51	178	78	155	120	100	16	2	4×Φ19	105	350	9.5
21/2	65	-	190	95	175	140	120	18	2	4×Φ19	142	400	15
3	80	76	203	101.7	185	150	130	18	2	8×Φ19	187	489	19
4	100	102	229	118.7	210	175	155	18	2	8×Φ19	206	489	33
5	125	-	356	148	250	210	185	20	2	8×Φ23	-	-	58
6	150	152	394	265.2	280	240	215	22	2	8×Φ23	244	735	93
8	200	203	457	229.2	330	290	265	22	2	12×Φ23	283	735	160

20（K）（mm）

DN/in	DN	d	L	L1	D	D1	D2	b	f	z×Φd	H	Lo	重量kg
1/2	15	13	140	70	95	70	52	14	1	4×Φ15	55	125	2.5
3/4	20	19	152	76	100	75	58	16	1	4×Φ15	55	125	3.5
1	25	25	165	82.5	125	90	70	16	1	4×Φ19	70	160	5.5
11/4	32	32	178	89	135	100	80	18	2	4×Φ19	75	160	6.2
11/2	40	38	190.5	95.25	140	105	85	18	2	4×Φ19	105	250	10.5
2	50	51	216	108	155	120	100	18	2	8×Φ19	105	350	14.5
21/2	65	-	241	-	175	140	120	20	2	8×Φ19	-	-	23.5
3	80	76	283	141.5	200	160	135	22	2	8×Φ22	187	489	30
4	100	102	305	152.5	225	185	160	24	2	8×Φ22	206	489	55
5	125	-	381	-	270	225	195	26	2	8×Φ22	-	-	81
6	150	152	403	201.5	305	260	230	28	2	12×Φ22	244	735	118
8	200	203	502	209.5	350	305	275	30	2	12×Φ25	283	735	200

主要零部件材料表

型号	材料
型号	阀体	球体阀杆	密封面	填料
Q41F-10(K)C	碳素钢铸钢铸件	2Cr13	增强聚四氟乙烯	聚四氟乙烯
Q41F-10(K)P	铬镍钛不锈钢铸件	铬镍钛不锈钢
Q41F-10(K)R	铬镍钼钛不锈钢铸件	铬镍钼钛不锈钢
Q41F-10(K)R3	超低碳铬镍镍钼钛不锈钢铸件
Q41F-20(K)C	碳素钢铸钢铸件	2Cr13
Q41F-20(K)P	铬镍钛不锈钢铸件	铬镍钛不锈钢
Q41F-20(K)R	铬镍钼钛不锈钢铸件	铬镍钼钛不锈钢
Q41F-20(K)R3	超低碳铬镍镍钼钛不锈钢铸件

Q41F型10（K）、20（K）球阀CAD图纸下载
