Q41H型PN100钢制硬密封浮动球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q41H

类别：球阀

结构：法兰球阀、浮动球阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、不锈钢

密封：不锈钢

压力： 1.6 MPa、2.5 MPa、4.0 MPa、6.3 MPa、10.0MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品等、弱腐蚀性介质


产品图

型号说明

Q 4 1 H-16 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 -------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Q41H-16C	16	1.6	≤425	水、蒸汽、油品等
Q41H-25	25	2.5
Q41H-40	40	4.0
Q41H-63	63	6.3
Q41H-100	100	10.0
Q41H-16P	16	1.6	≤150	弱腐蚀性介质
Q41H-25P	25	2.5
Q41H-40P	40	4.0
Q41H—63P	63	6.3
Q41H-100P	100	10.0

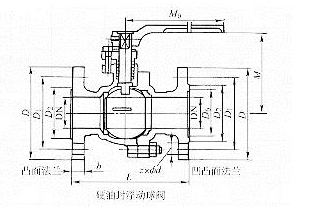

外形及连接尺寸图

Q41H-100、Q41H-100P

外形及连接尺寸表（mm）

DN	DN/in	L	D	D1	D2	D6	b	f	z×Φd	M	Mo	重量kg
15	1/2	165	105	75	55	46	20	2	4×Φ14	59	160	8
20	3/4	191	130	90	68	56	20	2	4×Φ18	63	160	11
25	1	216	140	100	78	65	24	2	4×Φ18	75	230	15
32	11/4	229	155	110	86	76	24	2	4×Φ22	85	230	18
40	11/2	241	170	125	102	84	26	2	4×Φ22	95	400	19
50	2	292	195	145	116	99	28	2	4×Φ26	142	400	26.5
65	21/2	330	220	170	140	118	30	2	8×Φ26	154	650	90.5
80	3	356	230	180	150	132	32	2	8×Φ26	184	650	51
100	4	432	265	210	176	156	36	2	8×Φ30	209	1050	75

主要零部件材料表

型号	材料
	阀体阀盖	球体	阀杆	密封圈
Q41H-16C	碳素钢	铬不锈钢	铬不锈钢	不锈钢
Q41H-25
Q41H-40
Q41H-63
Q41H-100
Q41H-16P	不锈钢	不锈钢	不锈钢	不锈钢
Q41H-25P
Q41H-40P
Q41H—63P
Q41H-100P

Q41H型PN100钢制硬密封浮动球阀CAD图纸下载
