- Q41Y型PN40法兰连接钢制球阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： Q41Y
类别： 球阀
结构： 法兰球阀、浮动球阀
壳体： 碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛钢、铬镍钼钛钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）
密封： 更新中…
压力： 1.6 MPa、2.5 MPa、4.0MPa
温度： ≤450℃
作用： 更新中…
标准： 国标
产品特点：更新中…
适用介质：非腐蚀性介质、水、气、油、含颗粒介质
产品图
型号说明
Q 4 1 Y-16 C
Q ---------------------- 球阀
4 ---------------------- 阀的连接方式（如：法兰）
1 ---------------------- 阀的结构（如：浮动球直通直通）
Y ---------------------- 阀的密封材质（如：硬质合金）
16 -------------------- 阀的公称压力（如：1.6MPa）
C ---------------------- 阀的材质（如：碳钢）
主要性能
型号 | PN | 工作压力MPa | 适用温度℃ | 适用介质 | |
Q41Y-16C | 16 | 1.6 | ≤425 | 非腐蚀性介质 | |
Q41Y-25 | 25 | 2.5 | |||
Q41Y-40 | 40 | 4.0 | |||
Q41Y-16P | 16 | 1.6 | ≤450 | 水、气、油、含颗粒介质 | |
Q41Y-25P | 25 | 2.5 | |||
Q41Y-40P | 40 | 4.0 | |||
Q41Y-16R | 16 | 1.6 | ≤450 | ||
Q41Y-25R | 25 | 2.5 | |||
Q41Y-40R | 40 | 4.0 |

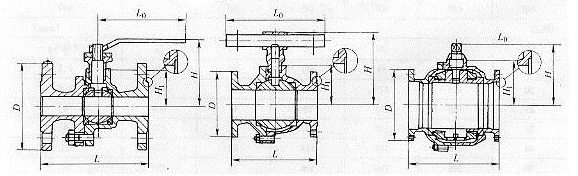

外形及连接尺寸图
PN40
外形及连接尺寸表 （mm）
DN | L | D | H | H1 | L0 | 重量kg |
15 | 140 | 95 | 70 | 39 | 130 | 3.5 |
20 | 152 | 105 | 86 | 43 | 168 | 4.5 |
25 | 165 | 115 | 95 | 48 | 168 | 6 |
32 | 178 | 135 | 107 | 58 | 220 | 9 |
40 | 190 | 145 | 124 | 62 | 220 | 11 |
50 | 216 | 160 | 136 | 76 | 250 | 14 |
65 | 241 | 180 | 157 | 86 | 300 | 23 |
80 | 283 | 195 | 169 | 100 | 300 | 30 |
100 | 305 | 230 | 250 | 134 | 762 | 53 |
125 | 381 | 270 | 271 | 148 | 762 | 95 |
150 | 403 | 300 | 310 | 173 | 762 | 130 |
200 | 419 | 375 | 388 | 223 | - | 202 |
250 | 568 | 445 | 448 | 283 | - | 330 |
300 | 648 | 510 | 486 | 321 | - | 570 |
主要零部件材料表
型号 | 材料 | |||
阀体 | 球体 | 阀座 | 阀杆 | |
Q41Y-16C | 碳钢 | 铬镍钢 | 聚四氟乙烯 | 沉淀硬化钢 |
Q41Y-25 | ||||
Q41Y-40 | ||||
Q41Y-16P | 铬镍钛钢 | 铬镍钢 | 聚四氟乙烯或铬镍钛钢 | 铬镍钢 |
Q41Y-25P | ||||
Q41Y-40P | ||||
Q41Y-16R | 铬镍钼钛钢 | 铬镍钼钛钢 | 聚四氟乙烯或铬镍钛钢 | 铬镍钼钛钢 |
Q41Y-25R | ||||
Q41Y-40R | ||||
