Q41F型PN16法兰连接球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q41F

类别：球阀

结构：法兰球阀、浮动球阀

壳体：灰铸铁（TH200、HT250）、球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）

、碳素铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF、TC4、奥氏体铸铁、Cr14Ni14Si4

密封： PTFE四氟乙烯、R PTFE四氟乙烯、对位聚苯

压力： 1.6MPa

温度：聚四氟乙烯：≤150、对位聚苯：≤250

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品、硝酸类、醋酸类、铬酸、次氯酸、盐等、碱液、盐水、海水、气体


产品图

型号说明

Q 4 1 F-16 Q

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟塑料）

16 -------------------- 阀的公称压力（如：1.6MPa）

Q ---------------------- 阀的材质（如：球墨铸铁）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Q41F-16	16	1.6	聚四氟乙烯：≤150 对位聚苯：≤250	水、蒸汽、油品
Q41F-16Q				水、蒸汽、油品
Q41F-16				水、蒸汽、油品
Q41F-16				硝酸类
Q41F-16				醋酸类
Q41F-16				铬酸、次氯酸、盐等
Q41F-16				碱液、盐水、海水、气体
Q41F-16				98%浓硝酸

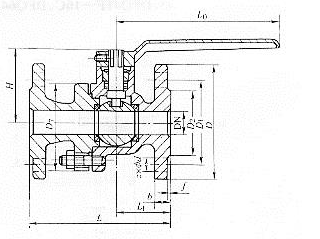

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	L	L1	L0	D	D1	D2	D7	z×Φd	b	f	H	重量kg
15	130	-	140	95	65	45	-	4×Φ14	14	2	78	3.0
20	150	-	160	105	75	55	-	4×Φ14	14	2	84	4.0
25	160	-	180	115	85	65	-	4×Φ14	14	2	95	5.5
32	165	65	250	135	100	78	112	4×Φ18	16	2	150	8.6
40	180	70	300	145	110	85	120	4×Φ18	16	3	150	10.9
50	200	85	350	160	125	100	180	4×Φ18	16	3	190	15.0
65	220	96	350	180	145	120	200	4×Φ18	18	3	195	18.6
80	250	112	400	195	160	135	225	8×Φ18	20	3	215	27.0
100	280	125	500	215	180	155	255	8×Φ18	20	3	250	38.3
125	320	155	600	245	210	185	310	8×Φ18	22	3	285	58.2
150	360	170	800	280	240	210	355	8×Φ23	24	3	370	81.0
200	400	190	100	335	295	265	355	12×Φ23	26	3	370	91.9

主要零部件材料表

型号	材料
型号	阀体	球体、阀杆	密封圈	填料
Q41F-16	灰铸铁	2Cr13	PTFE、R PTFE、对位聚苯	聚四氟乙烯
Q41F-16Q	球墨铸铁	2Cr13
Q41F-16	碳素铸钢	2Cr13
Q41F-16	铬镍钛不锈钢	1Cr18Ni9Ti
Q41F-16	铬镍钼钛不锈钢	1Cr18Ni12Mo2Ti
Q41F-16	TC4	TC4
Q41F-16	奥氏体铸铁	不锈钢
Q41F-16	Cr14Ni14Si4	Cr14Ni14Si4

Q41F型PN16法兰连接球阀CAD图纸下载
