Q341F-10(K)C/P/R型蜗杆传动球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q341F-10(K)C、Q341F-10(K)P、Q341F-10(K)R

类别：球阀

结构：涡轮球阀、法兰球阀、浮动球阀

壳体：碳素钢铸件（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢铸件、铬镍钼钛不锈钢铸件（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）

密封：增强聚四氟乙烯PTFE

压力： 10（Lb）

温度： ≤150℃

作用：更新中…

标准：日标

产品特点：更新中…

适用介质：水、蒸汽、油品等、弱腐蚀性介质、腐蚀性介质


产品图

型号说明

Q 3 4 1 F-10(K) C

Q ---------------------- 球阀

3 ----------------------- 阀的传动方式（如：蜗轮）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟塑料）

10（K）----------------- 阀的公称压力（如：10（K））

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	压力级（Lb）	适用温度℃	适用介质

Q341F-10(K)C	10	≤150	水、蒸汽、油品等
Q341F-10(K)P			弱腐蚀性介质
Q341F-10(K)R			腐蚀性介质

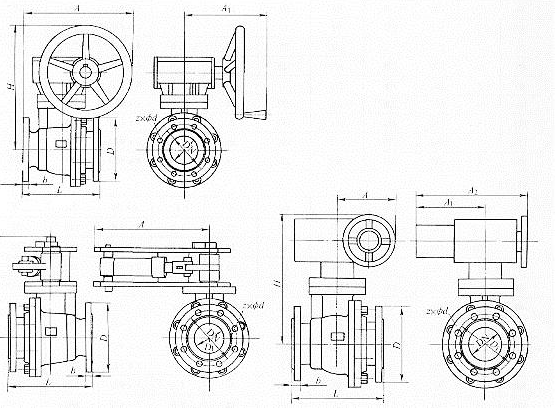

外形及连接尺寸图

外形及连接尺寸表 ( mm)

DN	D1	L	H	D	D1	D2	b	f	z×Φd
125	125	356	445	250	210	185	20	2	8×Φ23
150s	125	267	450	280	240	215	22	2	8×Φ23
150	150	394	535	280	240	215	22	2	8×Φ23
200s	150	292	536	330	290	265	22	2	12×Φ23
200	200	457	670	330	290	265	22	2	12×Φ23

主要零部件材料表

型号	材料
型号	阀体	球体阀杆	密封圈	填料
Q341F-10(K)C	碳素钢铸件	2Cr13	增强聚四氟乙烯	聚四氟乙烯
Q341F-10(K)P	铬镍钛不锈钢铸件	铬镍钛不锈钢
Q341F-10(K)R	铬镍钼钛不锈钢铸件	铬镍钼钛不锈钢
