风力发电塔架法兰锻件 技术要求
4.1冶炼要求
锻件用钢应采用电炉或氧气转炉、炉外精炼以及真空脱气冶炼的镇静钢。如需方有特殊要求，应在
合同中注明。
4.2牌号及化学成分

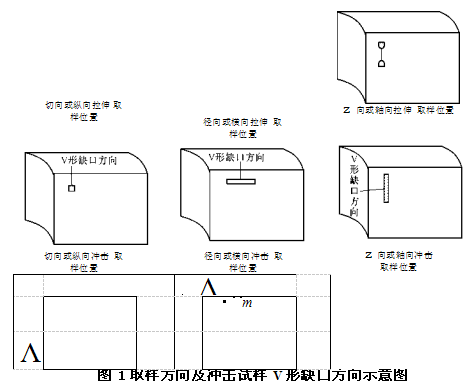

4.2.1钢的牌号及化学成分见表1。如需方对Z向（见图1)性能有要求时其化学成分应符合GB/T 5313 的规定，并且还应符合4.2.2的要求。
表1化学成分要求
牌y- | 化学成分（质童分数，％) | |||||||||||||
C | Μη | Si | P | S | Cr | Mo | V | Nb | Μ | Ν | Ti | Cu | A1 | |
小大于（〇 | ||||||||||||||
Q345C | 0.20 | 1，00〜 1.60 | 0.55 | 0.025 | 0.020 | 0.3 | 0.01 | 0.15 | 0.06 | 0.70 | — | 0.20 | 030 | 0.015 |
Q345D | 0.18 | 1，00〜 1.60 | 0.55 | 0.025 | 0.020 | 0.3 | 0.01 | 0.15 | 0.06 | 0.70 | — | 0.20 | 030 | 0.015 |
Q345E | 0.18 | 1.00〜 1.60 | 0,55 | 0.015 | 0,010 | 0.3 | 0.01 | 0.15 | 0.06 | 0.70 | — | 0.20 | 0,30 | 0.015 |
Q390E | 0.18 | 1.00〜 1.60 | 0.55 | 0.015 | 0.010 | 0.3 | 0.01 | 0.15 | 0.06 | 0.10〜 0.40 | — | 0.20 | 0.30 | 0.015 |
S355NL | 0.18 | 0.90 〜 1.65 | 0.50 | 0.020 | 0.015 | 0.3 | 0.01 | 0.12 | 0.05 | 0.50 | 0.015 | 0.05 | 0.30 | 0.015 |
4.2.2为保证焊接性能，钢熔炼分析的碳当量（CEV)彡0.41%;产品分析的碳当量（CEV)彡0.43%; 碳当量（CEV)由公式（1)计算：
CEV = C + ^+Cr + M〇 + V + Ni + Cu ⑴
6 5 15
4.2.3原材料应冇熔炼单位的质Μ证明书。
4.2.4原材料应按熔炼炉号进行复验，复验合格后方可投入使用。
4.3金相试验要求 4.3.1晶粒度要求
每批法兰锻件应取一件进行金相试验，在法兰切向、径向、Z向提取X 100或X400的显微相片； 法兰锻件晶粒度NS6级，晶粒形状和大小应均匀，按GB/T 6394的方法评定。
4.3.2带状组织要求
法兰锻件带状组织不大于2级，按GB/T 13299的规定进行判定。
4.4锻件非金属夹杂物要求
每批法兰锻件应取一件进行非金属夹杂物含量的评定，评定方法按GB/T 10561。
非金属夹杂物最大含量（质量分数）应符合表2的要求。
表2非金属夹杂物最大含量（质量分数） （％)
A类 | B类 | C类 | D类 | DS类 | ||||
细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 粗系 |
2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 1 |
注：A细+B细+C细+D细sS6; A粗+B粗+C粗+D粗SS3.5。 | ||||||||
4.5力学性能要求
每批法兰锻件应取一件进行力学性能试验，其力学性能应符合表3、表4的规定。 4.6超声检测级别要求
法兰锻件超声检测要达到JB/T 4730.3—2005的I级或EN 10228-3:1998的3级。 4.7磁粉检测级别要求
法兰锻件磁粉检测应达到JB/T 4730.4—2005的I级。
4.8其他要求
如需方有特殊要求，可按供需双方的协议（或合同要求）执行。
表3力学性能
牌号 | 下屈服强度i?ei/MPa | 抗拉强度i?m/MPa | 断后延伸率乂 | |||||||||
法兰公称厚度i/mm | 法兰公称厚度i/mm | 法兰公称厚度i/mm | ||||||||||
<100 | >100 <150 | >150 彡250 | >250 彡400 | <100 | >100 <150 | >150 彡250 | >250 彡400 | <100 | >100 <150 | >150 彡250 | >250 彡400 | |
不小于 | 不小于 | |||||||||||
Q345C | 295 | 285 | 275 | 265 | 470〜 630 | 470〜 630 | 450〜 630 | 450〜 630 | 22% | 20% | 18% | |
Q345D | 295 | 285 | 275 | 265 | 470〜 630 | 470〜 630 | 450〜 630 | 450〜 630 | 22% | 20% | 18% | |
Q345E | 315 | 295 | 285 | 275 | 490〜 630 | 470〜 630 | 450〜 630 | 450〜 630 | 22% | 20% | 18% | |
Q390E | 345 | 325 | 315 | 305 | 490〜 630 | 490〜 630 | 490〜 630 | 490〜 630 | 20% | 18% | 17% | |
S355NL | 315 | 295 | 285 | 275 | 490〜 630 | 470〜 630 | 450〜 630 | 450〜 630 | 22% | 20% | 18% | |
表4夏比（V形）冲击试样试验
牌号 | 冲击试验 温度 °C | 冲击功（切向，三个 试样平均值，不小于） j | 冲击功（切向，单个 试样最低值，不小于） j | 冲击功（径向或轴向， 三个试样平均值，不小于） j | 冲击功（径向或轴向， 单个试样最低值） j |
Q345C | 20 | 50 | 35 | 34 | 24 |
Q345D | 20 | 55 | 39 | 38 | 27 |
-20 | 50 | 35 | 30 | 21 | |
Q345E | 20 | 63 | 44 | 43 | 30 |
-50 | 50 | 35 | 30 | 21 | |
Q390E | 20 | 63 | 44 | 43 | 30 |
-50 | 50 | 35 | 30 | 21 | |
S355NL | 20 | 63 | 44 | 43 | 30 |
-50 | 50 | 35 | 30 | 21 |
