3 . 1 常见故障名词解释

在讲述电动机常见故障及原因时，常会出现一些专用名词，现解释

如下。

3.1.1 三相电流(或电压、电阻)不平衡度

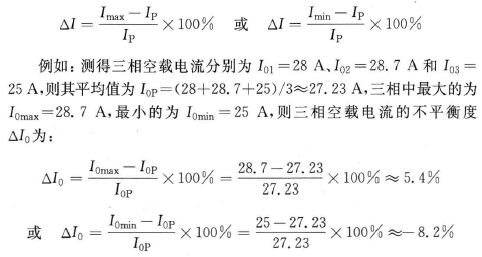

以三相电流为例，三相电流的不平衡度A：是三个实测电流

中最大(Jm)或最小(^)的一个数值与三相平均值=(&+J2+J3 )/3

之差占三相平均值IP的百分数，见下式(取绝对值较大的作为判定结果)。

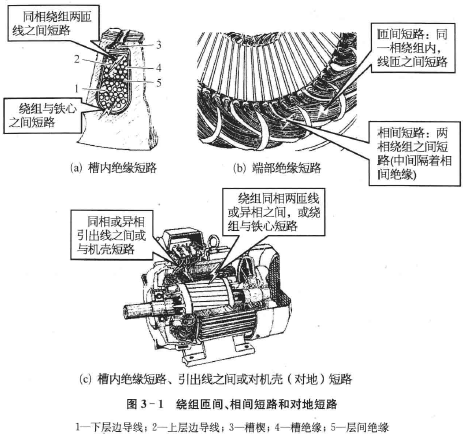

3. 1. 2 匝间、相间、对地短路如图3-1所示。

1. 匝间短路

一相绕组(一个线圈内或相邻线圈之间）中不同线匝之间因绝缘不良 而产生的短路，习惯简称为“匝间”。匝间短路可能发生在任何部位，但发 生在绕组端部一相绕组中相邻线匝之间的较多。

1.

相间短路

三相绕组中，两相绕组之间因绝缘不良而产生的短路，习惯简称为 “相间”，发生部位的情况同匝间短路。

2. 对地短路

绕组及其他带电部分(例如引出线、接线装置等)与机壳、铁心等金属 部件之间，因绝缘不良而发生的短路，统称为“对地短路”,习惯简称为“对 地”。绕组在槽口处与铁心发生短路的情况较多，引出线与铁心或机壳之 间、绕组在槽内与铁心短路有时也会发生。

2. 1.3转子断条

转子断条是指转子导条(铝条或铜条）中间断裂的现象，简称为“断 条”或“断笼”。这种现象有的是电机出厂前就存在的，有的则是在电机出 厂时是细条(局部没有充满转子槽截面），在电机加载运行时，因细条部位
过热，最终烧断该笼条而形成断条。

3. 1.4缺相（断相）

一般指有一相或两相因电源设备（含变压器、供电线路开关元件、线 路连接点等部件)故障未通电的现象。较常发生的是缺（断)一相，如缺 (断)两相则通电时电机将无任何反应。

有时也会出现因电动机接线装置接线部位松动未连接、引出线断开、 内部绕组断开等故障，造成缺少一相电源或一相绕组断电的情况。实际 上也应属于“缺相”的范畴。

上述现象如图3-2所示。

电动机在电源缺相的情况下通电起动时，一般不能正常起动，并发出 较大的“嗡嗡”声；在运行中发生缺相故障时，会发出不正常的声音和振 动，同时转速下降，温度很快升高。若没有电路过流保护，两种情况都会 导致电机过热烧毁。

3. 1. 5机械嗓声和电磁嗓声

电动机通电运行时发出的噪声由两大类组成，一类是机械噪声，主要 是轴承运转和风扇通风产生的;另一类是电磁噪声，是由于电磁力的作用 使某些部件(例如硅钢片或绕组)产生较高频率的振动而发出的。

在断电后会立即消失的那一部分噪声是电磁噪声，还存在的噪声即 是机械噪声。这是区分两类噪声最简单最直接的方法。如图3-3所示。

3. 1.6 不同心和不同轴

不同心是指两个圆的圆心不重合。这两个圆一般应在一个平面内或

在两个相互平行的平面内，如图3-4a所示。严格地讲应称为“同心度” 不符合要求。

图3-4不同心和不同轴的示意图

不同轴是指两个圆柱的中心线(称为轴线)不重合。一般指两侧面线 相互平行的圆柱，此时两个轴线也是平行但不重合，如图3 - 4b所示；在 不严格的情况下，也可指两侧面线不平行的圆柱，此时两个轴线也是不平 行的。严格地讲应为“同轴度”不待合要求。

以下的故障分析中没有严格区分不同心和不同轴这两个概念，原因 是为了适应人们的日常习惯。
